文丘里射流器工作原理：负压吸入、混合与扩压全过程
从动力流体进入喷嘴开始，逐步理解速度升高、静压降低、被动流体吸入、两相混合以及扩压恢复的完整过程。
文丘里射流器利用带压动力流体通过收缩喷嘴形成高速射流。高速流动产生压降，使气体或液体从吸入口进入并与动力流体混合；混合流随后通过扩压段，速度降低、压力回升，但出口压力仍低于进口压力。
文丘里射流器怎样产生吸力？
文丘里射流器的能量来自带压动力流体。动力流体进入喷射腔后通过收缩喷嘴，较小的流通截面使流体形成高速射流；产品资料把这一过程描述为“带压流体进入喷射腔内形成高速喷射流体”。
高速射流在吸入口附近形成压降。当局部压力低于气源或液体供应端的压力时，待加入的物质就会从吸入口进入文丘里射流器，并汇入动力流体。这里所说的“吸入”并不是文丘里射流器主动抓取物质，而是压力差推动被动流体进入低压区。
P + ½ρv² + ρgz ≈ 常数
在忽略高度变化并作简化分析时，流速升高通常伴随静压降低；文丘里射流器正是利用这种压力能向速度能的转换建立低压区。实际装置还存在摩擦、湍流和两相混合损失，因此不能只用这个简式直接计算真实吸入量。
外部物质进入射流后，动力射流把动量传递给被吸入流体，两者在喷射腔和喉部发生剪切、冲击与湍流混合。用于气液混合时，这种剪切会把气体分散成气泡，并使气泡分布到液相中。
形成的混合流进入扩压段后，流道逐渐扩大，流速下降并恢复部分静压。资料明确指出，混合液到达出口时“流速减慢、压力回升”，同时也注明恢复后的出口压力低于文丘里射流器进口压力，这部分压差就是吸入、混合和内部损失所消耗的能量。

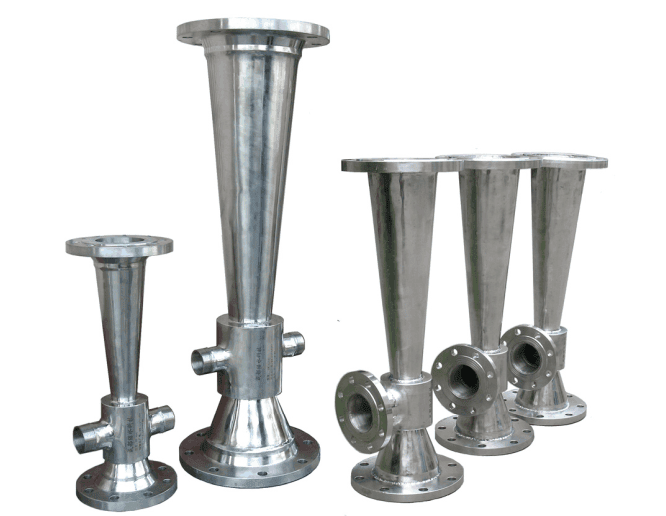

四个主要功能部位
1. 动力喷嘴
动力喷嘴把带压流体组织成高速射流，是形成压降和后续吸入过程的起点。喷嘴的流道尺寸与形状会直接影响动力流量和射流速度。
2. 吸入口与喷射腔
吸入口把待加入的气体或液体引到低压区。资料中的CFD示意用不同颜色区分动力水、被吸入物质和混合流，说明三者在喷射腔内汇合。
3. 喉部与混合区
比较资料指出，带压水流从入口进入喷嘴形成高速射流，并在文丘里射流器喉部产生真空；气相进入后与液相进行动量交换和湍流混合。因此，喉部不仅承担吸入作用，也是两相剪切与混合的重要区域。
4. 扩压段
扩压段让混合流逐步减速并恢复压力，使其能够继续通过出口管路输送。对于曝气系统，资料还说明水气混合液会在压力提升的条件下继续在管道内传质。
气液混合为什么不只发生在文丘里射流器内部？
文丘里射流器把氧气混合与传递划分为四个连续阶段，而不是把吸气瞬间视为全部过程。四个阶段分别是吸气混合、扩压混合、均衡混合和池内二次射流混合。
第一阶段在文丘里射流器中完成吸气、剪切和初步分散；第二阶段在扩压段恢复压力，并让水气混合液继续在输送管道中传质；第三阶段发生在装有增效喷嘴的主管内，气泡与水继续进行剪切冲击混合。
第四阶段由池内增效喷嘴完成。资料记载，从文丘里射流器出来的带压气液混合液经喷嘴射入水中，可吸引相当于水泵流量4～5倍的池水参与二次射流混合。这个“4～5倍”是当前产品资料中的装置说明，不能脱离喷嘴型号和具体水力条件外推为所有系统的保证值。
资料认为，更小的气泡意味着更大的比表面积，也就是更大的气液两相接触面积，更有利于氧在污水中的传质。但气泡大小、接触时间和最终氧转移效果还会受到水深、水温、盐度、污泥浓度及系统布置影响。
影响文丘里射流器性能的因素
| 影响因素 | 对运行的影响 |
|---|---|
| 动力流量与进口压力 | 决定喷嘴能够形成的射流速度和压降，是吸入与混合的能量来源。 |
| 出口背压 | 混合流需要在扩压后克服下游压力；出口条件变化会改变可用于吸入的有效压差。 |
| 气液比 | 气水比影响气泡大小、分布、传质效率与传质总量，不能简单判断越大或越小越好。 |
| 水深与水质 | 水力停留时间、有效水深、水温、盐度和污泥浓度都会影响充氧效率。 |
| 结垢与流道变化 | 结垢会改变系统流道尺寸，进而影响进气量和充氧量，严重时可能导致无法进气。 |
选型边界：只知道管径不足以完成选型。至少需要确认动力流量、进口压力、出口背压、吸入介质和目标吸入量；用于曝气时，还要结合水深、水温、盐度、污泥浓度和气液比评估。
文丘里射流器应用领域
文丘里射流器适合需要气液吸入、液液混合、曝气、氧化或循环搅拌的工艺。常见使用范围包括市政和工业污水处理、化工生产、水处理与臭氧投加、河湖复氧、水产养殖以及各类水池和储罐混合。
污水处理
可用于好氧池曝气、调节池搅拌、污泥处理以及老旧曝气系统改造。例如焦化、制药、造纸、印染、食品和高浓度工业废水项目，可通过循环水吸入空气或氧气，同时加强池内混合。
化工生产
可用于气液反应、液液混合、溶液稀释、循环均化以及氧化工艺。例如在反应液循环管路中吸入气体或另一种液体，使其在进入反应器或储罐前完成初步混合。
臭氧投加与尾气回用
可将臭氧气体吸入循环水，用于工业废水高级氧化、饮用水或工艺水处理；也可评估回收臭氧接触后的富氧尾气，将其中的氧用于后续生化曝气。
给水和工艺水处理
可用于空气、氧气或其他工艺气体的混合，例如除铁除锰曝气、循环水充氧和溶解气体调节。具体效果取决于水质、温度、水深、气液比和接触时间。
河流、湖泊与水产养殖
可用于河道、景观湖和养殖水体复氧，通过循环水吸入空气或氧气，改善局部溶解氧并形成水体循环。选型时需要结合水域面积、水深和目标充氧量。
水池、储罐和容器混合
可与池内增效喷嘴配合使用。外部文丘里射流器完成一次吸入混合，池内喷嘴利用剩余压力吸引周围液体参与二次射流，适合均化池、储液罐和循环槽的混合。
使用前需要确认：介质名称、温度、黏度、固体和纤维含量、腐蚀性、动力流量、进口压力、出口背压及目标吸入量。涉及氧气、臭氧或腐蚀性化学品时，还应单独核查材质兼容性、密封、清洁、通风和安全联锁。

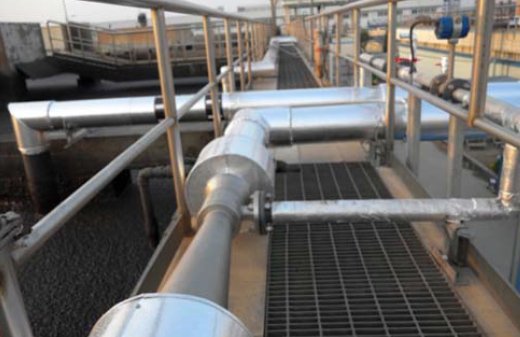

工业污水处理纯氧尾气回用方案：项目数据与节能效果
上海化学工业区项目资料记录：污水处理能力为5万吨/天，COD负荷为30吨/天；臭氧工艺每天使用6000 kg纯氧制备臭氧，臭氧接触后的尾气含氧量为5400 kg/d，臭氧池至好氧池的最远距离为380 m。
该项目采用6根GW1200文丘里射流器和12组GWB02-140-Air/O2二次射流增效装置，利用文丘里射流器形成的负压抽吸含氧尾气。资料按该项目90%的氧气利用率计算，可向好氧池供氧4860 kg/d，并记载现阶段处理负荷下使用功率降低25%。
常见问题
文丘里射流器的负压来自哪里？
负压来自带压流体通过喷嘴后形成的高速射流及其压降。只要吸入口附近的压力低于外部气体或液体的供应压力，被动流体就会在压力差作用下进入文丘里射流器。
文丘里射流器本体需要电机吗？
文丘里射流器工作过程没有旋转叶轮，装置依靠带压动力流体工作；不过整个系统通常仍需要循环水泵或已有压力管网提供流量和压力。
为什么文丘里射流器有真空却吸不进气？
进口动力条件、出口背压、气液比和流道结垢都会影响进气量。排查时应同时检查动力流量与压力、下游阻力、吸气管路以及喷嘴和喉部是否发生结垢或堵塞。
气液比是不是越大越好？
不是。气水比较小时通常更容易形成较小且分布均匀的气泡，但传质总量可能较少；气水比增大时大气泡概率和传质总量可能同时增加。应按处理目标和运行成本选择，而不能仅凭比值高低判断。
文丘里射流器和池内增效喷嘴有什么区别？
文丘里射流器通过专用吸入口吸入外部气体或液体，完成一次混合；池内增效喷嘴利用文丘里射流器出口混合液的剩余压力，吸引周围池水参与二次射流混合。两者可以在同一系统中承担不同阶段的功能。
