GW 射流曝气器的启动与停止

1 自吸射流曝气充氧

自吸射流曝气射流器安装在池外时，射流器吸气口高度应高于水面；如果射流器安装在池内，或者安装在池外但吸气口高度低于水面，需要将射流器吸气口延长至水面以上。

自吸射流曝气工艺流程简图如图 1 所示。

1.1 自吸曝气方式的启动

按水泵使用说明书开启水泵，并确认水泵运行状态正常和正向运转。可测量自吸气口处的风速大小进行判定（潜水泵式），也可直接观察水泵电机转向判定（水泵安装在池外）。

1.2 自吸曝气方式的停机

按水泵使用说明书关停水泵即可。

2 鼓风加压射流曝气充氧

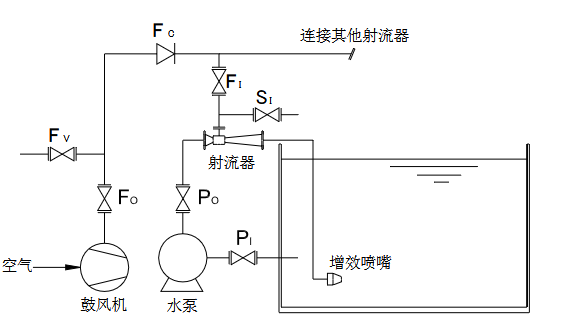

鼓风加压射流曝气工艺流程简图如图 2 所示。鼓风加压射流曝气需要同时使用鼓风机和射流器。为防止因操作错误导致水泵泵体进气、水泵启动异常，以及风机和风管进水，请严格按照以下方法操作。

2.1 设备启动前状态

设备安装后，水泵、风机处于停机状态；射流器吸气口处的鼓风进气阀 F_I 处于关闭状态，与外界空气相通的自吸旁通阀 S_I 处于全开状态，鼓风机放空阀 F_V 处于开启状态。

水泵进口阀 P_I 和出口阀 P_O 按水泵使用说明书要求操作，鼓风机出口阀 F_O 和放空阀 F_V 按鼓风机使用说明书操作。

2.2 自吸式曝气运转方式启动

按水泵使用说明书开启水泵，并确认水泵运行状态正常和正向运转。可测量自吸气口处的风速大小进行判定（潜水泵式），也可直接观察水泵电机转向判定（水泵安装在池外）。如吸气口处吸气明显，则水泵和射流器运转正常。

2.3 鼓风加压曝气方式的启动

特别注意：使用鼓风加压模式逐台启动水泵时，未启动水泵所带射流器的自吸旁通阀必须开启；禁止在未开启射流泵的情况下使用鼓风机通过射流器曝气。

只有在确认自吸式曝气运转正常后，才能将射流器切换为鼓风加压曝气方式运行。

确认射流器处于正常自吸工作状态后，开启鼓风进气阀 F_I，开启鼓风机，关闭自吸旁通阀 S_I，并根据风压逐渐关闭鼓风机放空阀 F_V。待全部自吸旁通阀 S_I 关闭完毕、鼓风进气阀开启完毕后，再完全关闭鼓风机放空阀 F_V。

2.4 自吸式曝气方式的停机

如自吸旁通阀 S_I 高于水面，直接按水泵使用说明书停止水泵运行即可；如果自吸旁通阀 S_I 位置低于水面，则应先关闭自吸旁通阀 S_I，再停止水泵运转。

2.5 鼓风加压曝气方式的停机

系统停机时，先打开自吸旁通阀 S_I 排气，然后停止鼓风机，关闭鼓风进气阀 F_I，再停止水泵。单台停机时，关闭鼓风进气阀 F_I，打开自吸旁通阀 S_I，再停止水泵运转。

不可在鼓风机运转且鼓风进气阀 F_I 开启的情况下停止水泵运行，以免空气倒流进入泵体，影响下一次启动。如水泵故障停机，应关闭鼓风进气阀 F_I 和水泵进出口阀 P_I/P_O；如设有自吸旁通阀 S_I，可同时打开排气。

在鼓风机停机状态（故障或系统停机）下，未停机水泵和未启动水泵都应关闭其对应射流器的鼓风进气阀 F_I，并打开自吸旁通阀 S_I，以免其他正在工作的射流器在此处形成虹吸作用，将池内水虹吸到鼓风管道内。

2.6 自吸和鼓风加压曝气混合方式

在射流器全部处于工作状态的条件下，可根据污水量和水质，在自吸射流曝气和鼓风加压射流曝气之间切换，或采用两者综合运行模式，以达到更好的节能效果。

主要运行模式包括：（1）全部处于自吸射流曝气方式（风机不开）；（2）部分处于自吸射流曝气、部分处于鼓风加压射流曝气方式（风机开启，通过变频调速减少风量，节约能耗）；（3）全部处于鼓风加压射流曝气方式（风机开启）。

2.7 鼓风加压曝气各情况下阀门开闭表

注：水泵停、风机开，是指水泵开、风机开运行时水泵突然故障的状况。出现该状况时，应尽快关闭与该水泵相连射流器的鼓风进气阀 F_I，打开自吸旁通阀 S_I，关闭水泵进口阀 P_I 和水泵出口阀 P_O，修复水泵后再恢复到水泵开、风机开时的状态。

3 射流加臭氧

设备安装后，水泵处于停机状态，射流器吸气口处的臭氧进气阀处于关闭状态。

启动：按水泵使用说明书开启水泵，并确认水泵运行状态正常和正向运转。可测量自吸气口处的风速大小进行判定（潜水泵式），也可直接观察水泵电机转向判定（水泵安装在池外）。如吸气口处吸气明显，则水泵和射流器运转正常。水泵运行正常后，关闭射流器自吸空气阀，开启臭氧进气阀。

停止：先关闭臭氧进气阀，再按水泵使用说明书关闭水泵和阀门。
