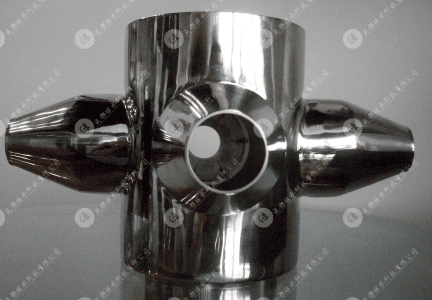

射流器喷嘴（Eductor Nozzle）

如何在没有运动部件的情况下改善混合与曝气

射流器喷嘴，英文称为Eductor Nozzle，是一种安装在压力循环管路末端的水力混合装置。在射流曝气系统中，它以高速排出预先混合的气液流，卷吸周围池水并形成二次循环。

与叶轮搅拌器不同，射流器喷嘴在池内没有电机、轴、轴承或其他运动部件。它使用外部循环水泵提供的水力能。因此，它特别适用于污水曝气、氧气或臭氧接触、腐蚀性液体，以及水下设备难以维护的处理池。

本地绿水科技产品文件中描述的N系列射流器喷嘴包括N20、N40和N70，工作流量范围为7.5～135 m³/h。

什么是射流器喷嘴？

射流器喷嘴是一种固定式喷嘴，用于将动力流的压力转化为高速射流。当射流进入池内时，射流与周围液体之间的摩擦和剪切作用会使更多水体被带入流动之中。

在绿水科技射流曝气系统中，其运行顺序为：

• 循环水泵提供带压动力水。
• 上游文丘里射流器吸入或接收空气、纯氧或臭氧。
• 射流器完成第一次气液混合。
• 混合流通过压力管道输送至池内。
• 射流器喷嘴将混合流作为二次射流排出。
• 二次射流卷吸周围池水，并形成更大的循环流场。

射流器喷嘴主要负责二次射流混合、池内循环以及富气液体的分布。

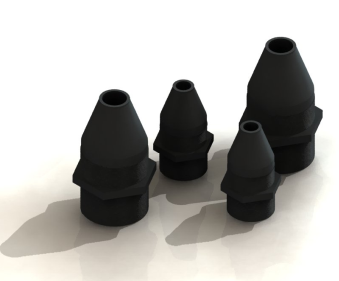

射流器喷嘴由哪些部分组成？

具体结构因型号而异，但射流器喷嘴包含几个基本功能部分。

连接法兰

法兰用于将喷嘴连接到支管或分配总管上。它可以提供牢固的机械连接，并允许在不切割主管的情况下拆卸喷嘴。

法兰标准、螺栓孔布置和压力等级必须在详细设计阶段确认。

进口段

进口段接收来自上游管道的带压气液混合流。其直径必须能够满足规定的工作流量，同时避免产生不必要的压力损失。

收缩段

锥形主体逐渐减小流通面积。这一结构将部分可用压力转化为流速，并将流体导向喷射出口。

平滑过渡非常重要，因为截面的突然变化会增加水力损失并扰乱射流。

喷射出口

出口形成高速射流。其直径和几何形状会影响：

• 射流速度
• 射流动量
• 周围水体的卷吸
• 有效混合距离
• 压力损失
• 池内循环流场

实际出口尺寸应根据最终型号图纸确认。仅凭法兰公称尺寸无法确定喷嘴的最小水力通道。

喷嘴主体

喷嘴主体保持所需的水力形状，并为长期水下运行提供足够的强度。根据型号不同，可以使用不锈钢或耐腐蚀聚合物制造。

射流器喷嘴没有运动部件，如何完成混合？

射流器喷嘴通过水力加速、动量传递、剪切和湍流卷吸完成混合。

1. 外部水泵提供能量

循环水泵从池内抽取液体，并将其输送通过射流器和压力管道。因此，射流器喷嘴没有独立动力源。

“没有运动部件”指的是喷嘴本身。完整系统仍然需要水泵，并且根据工艺不同，还可能需要鼓风机、氧源或臭氧发生器。

2. 流体加速

当带压混合流通过喷嘴收缩段时，其速度增加。在喷射出口处，它形成集中的高动量射流。

3. 射流卷吸池水

高速射流在相对缓慢的周围水体中运动。速度差使射流边界产生剪切作用。

动量从射流传递到周围水体，将更多液体带入流动之中。因此，参与循环的总水量大于直接通过喷嘴的水量。

4. 湍流产生二次混合

射流在池内运动时会扩散并产生湍流。湍流涡旋将排出的气液混合流与周围污水混合。

这一二次混合作用可以：

• 在池内分布富氧液体
• 增加气液接触
• 延长有效接触路径
• 减少局部富氧区和缺氧区
• 使活性污泥和悬浮固体保持运动
• 减少水力死区
• 改善温度和浓度的均匀性

绿水科技射流器喷嘴参数

工作流量只是喷嘴选型的一个因素。它不应被理解为氧转移效率、节能效果或混合覆盖范围的独立保证。

选型时还应考虑：

• 池体长度、宽度和有效水深
• 所需循环流量
• 水泵流量和可用压力
• 管道压力损失
• 气体类型和气水比
• 污水成分
• 悬浮固体和纤维
• pH值、氯离子和温度
• 所需射流距离
• 喷嘴数量和间距
• 材料兼容性
• 安装和维护条件

射流器喷嘴可以用在哪里？

根据当前目录中的产品和项目资料，射流器喷嘴主要适用于以下用途。

市政污水曝气

射流器喷嘴可以将富气水分布到活性污泥池内，改善水力循环，并帮助保持生物质悬浮。

工业废水处理

射流器喷嘴可用于制药、生化、印染、化工和其他工业废水系统。材料选择必须考虑污水中的实际腐蚀性成分。

空气射流曝气

在空气系统中，文丘里射流器将空气与循环水混合。随后，射流器喷嘴将混合流排入池内并完成二次混合。

纯氧曝气

射流器喷嘴可以将富氧水分布到高负荷生物处理池内。实际氧利用率取决于水深、污水特性、气水比、循环流量和喷嘴布置。

臭氧接触系统

臭氧通过上游射流器引入后，射流器喷嘴可以在接触池内提供二次混合。这可以改善分布并延长接触路径，但完整系统还必须考虑臭氧需求、接触时间和尾气处理。

曝气系统改造

本地项目记录包括使用射流器喷嘴替换老化、堵塞或开裂的微孔曝气设备。在合适的池体中，管道和喷嘴可以在不完全排空处理池的情况下安装，但这需要针对项目制定施工和安全方案。

存在混合死区的池体

可以通过合理调整多个射流器喷嘴的方向，使水体流入池体角落和其他循环较弱的区域。狭长或不规则池体通常需要多个喷嘴，而不是一个大型中央出口。

腐蚀性废水

当普通不锈钢无法提供足够的耐腐蚀性时，可以考虑使用PVDF、SUS316或SUS316L。材料选择应以化学物质浓度、温度和长期暴露条件为依据，而不能只根据一般废水类型判断。

射流器喷嘴案例：印染废水改造

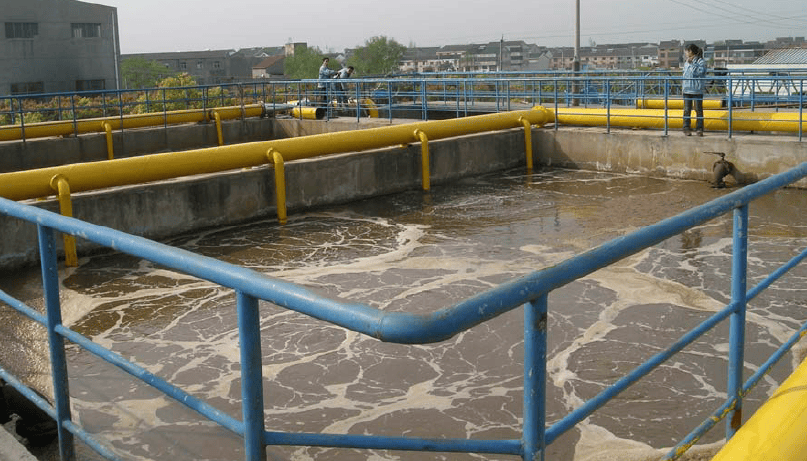

本地文件中记录的一个项目涉及中国常州的一座印染废水处理厂。

原有微孔曝气管出现了老化、堵塞和开裂。维护原系统通常需要排空池体，然后更换设备并恢复生物处理工艺。

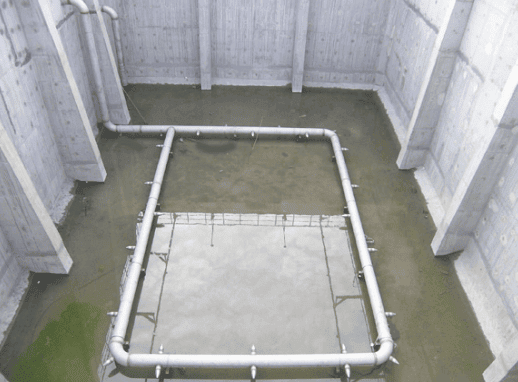

改造采用了一套射流曝气系统，包括：

• 4套GW3600射流器
• 108个N40射流器喷嘴
• 总装机功率为127 kW的循环水泵
• 外部管道和分配部件

该污水处理厂的处理量约为每日3000 m³。记录的进水COD浓度约为800～1000 mg/L，出水COD不高于80 mg/L。

记录的单位COD去除能耗约为1.10～1.41 kWh/kgCOD。项目记录还表明，池内保持了较为均匀的混合和曝气，没有明显死区。

施工方面的一个显著优势是，改造过程中没有完全排空曝气池。N40喷嘴分布在池体周围，用于形成二次射流并扩大水力覆盖范围。

这个案例表明，射流器喷嘴的性能取决于完整系统。仅靠喷嘴数量不能决定最终结果。水泵能力、射流器运行、供气、各支路流量分配、喷嘴方向和池体结构都必须相互匹配。

结论

射流器喷嘴是一种安装在射流曝气系统末端的固定式二次混合装置。它使带压气液流加速，并将其作为高动量射流排出。射流卷吸周围池水、产生湍流并形成更大的循环流场，而喷嘴内部不需要运动部件。

绿水科技N20、N40和N70型号的工作流量范围为7.5～135 m³/h。根据具体型号，可选材质包括PVDF、SUS304、SUS316和SUS316L。

为了获得可靠的性能，喷嘴必须作为完整工艺系统的一部分进行设计。在确定型号、数量和安装方式之前，应对池体尺寸、水泵工况、射流器性能、气体供应、管道损失、污水特性、材料兼容性和喷嘴布置进行综合评估。
