什麼是射流器：工作原理、類型及選型

射流器是一種高效的射流裝置。 其混合效率高，工作壓力範圍寬。進出口之間只要有很小的壓差即可形成負壓吸入液體或氣體。在污水處理中，可以將氧/氣體高效地傳遞於任何深度的曝氣池中，廣泛適用於城市生活污水和工業廢水處理，對高濃度的廢水處理尤其明顯。

射流器工作原理：

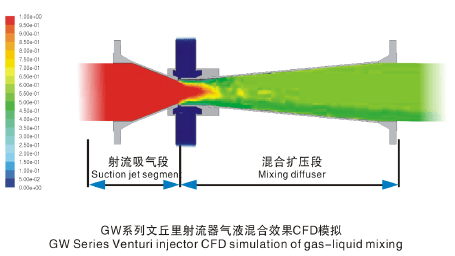

帶壓工作（動力）流體從射流器入口進入到噴射腔內形成高速噴射流體。高速流體產生壓降使得待加入物質（液/氣）從吸入口吸入並進入到工作流體內。由此形成的混合液通過擴散段到達射流器出口，流速減慢壓力回升（但低於進口壓力）。

射流器可選材質：

射流器由SUS304、SUS316或SUS316L不鏽鋼製造，更具有耐腐蝕、耐磨、耐溫、抗壓和抗氧化能力。

射流器優點：

安裝簡便、佈置靈活；

長期運行性能不變，免維修，工作可靠；

效率高、投資省、能耗低；

噪音低、無污染；

使用壽命長、管理維修方便；

只須配一定的工作水量和壓力即可完成抽吸氣體或液體；

射流器用途：

曝氣和污泥處理

臭氧投加及尾氣回用

河流、湖泊復氧

水產養殖

抽真空，抽泥漿，熱力回收等各種工業場景

射流器類型：

成都綠水科技根據20餘年設計經驗，將射流器分爲2類：

高效傳質用途的射流器

該類型射流器結構和工藝主要爲高效傳質過程設計，目前主要應用於污水處理過程中空氣曝氣、純氧/富氧曝氣、臭氧投加和臭氧尾氣回用。

流體抽吸、輸送各種特定場景用途的射流器

該類型射流器的應用覆蓋幾乎所有的工業和民用領域。對於不同的應用場合和性能要求對應有花樣繁多的結構和特定計算設計。各種液液射流、液氣射流、氣氣射流、氣固射流裝置被用於完成諸如抽液抽泥、抽真空、固體粉末輸送、熱力回收等工作目的。而以上功能只是其無限用途中的幾個通例。

射流器選型：

流體射流器

流體射流器就是利用現場已有的帶壓流體來幹活的設備。很多工廠、民用系統或軍用設備裏，本來就有帶壓力的水、油、空氣、氮氣、蒸汽等。這些有壓力的流體可以作爲“動力源”，進入射流器後形成高速噴射，從而帶動其他東西一起運動。

其主要功能包括：

把液體、粉末或顆粒吸走並輸送出去；

把空氣或其他氣體吸進去並輸送；

產生真空；

給液體或氣體增壓；

把不同流體混合在一起；

利用蒸汽或熱流體加熱液體；

用液體吸收、洗滌廢氣。

液抽液射流器

液抽液射流器是一種以帶壓液體爲動力源，通過高速射流產生負壓，實現另一股液體抽吸、混合和輸送的射流設備。

其典型用途是：

深井取水場景

射流器可用於提高水泵吸上高度。機械水泵啓動後，將部分出水作爲射流器動力水，通過射流負壓把深井或低處水源吸入，並提升到水泵可吸程範圍內，從而實現深井取水或低位取水。實際吸水量主要受水井深度、水泵性能和射流器匹配情況影響。

泥沙抽吸輸送場景

當被抽吸介質爲泥沙時，可採用環形噴嘴結構的射流器。動力水從徑向進入噴嘴，泥沙從軸向被吸入並輸送，有助於降低阻力損失，提高泥沙抽吸效率。其輸送能力與泥沙濃度、輸送距離、提升高度以及動力水泵性能有關。

延伸應用

這種結構的射流器還可用於漁業捕撈和活魚轉移輸送，也可輔助大型機械泥漿泵完成初始啓動。

液抽氣射流器

液抽氣射流器就是用一股有壓力的液體高速噴射產生負壓，把空氣、臭氧、氯氣等氣體吸入，並與液體混合輸送出去的設備。

液抽氣射流器可用於密閉空間排氣、設備抽負壓、水泵輔助啓動以及系統負壓保壓等場景。它利用水或壓縮空氣等動力流體高速噴射產生負壓，將密閉空間內的空氣或其他氣體抽出，實現排氣、抽真空和壓力控制。

應用領域：

排空氣體應用

在工業和民用系統中，經常需要將氣體從密閉空間內排出。例如水泵啓動前，需要先排出泵體或管路中的空氣，以便形成正常吸水條件。由於水泵啓動時需要排空的容積通常不大，只要現場有一定壓力的水或壓縮空氣，就可以通過射流器快速完成排氣。對於某些不適合使用電動排風機的危險場合，射流排氣沒有電機運動部件，安全性更高，是一種可靠的替代方案。

抽氣保壓應用

部分設備在運行過程中既需要維持一定壓力，又會不斷有氣體進入或產生，此時可採用液抽氣射流器進行自動抽氣保壓。以污水處理 MBR 系統爲例，當氣水分離器壓力升高時，壓力信號控制動力流量閥自動開啓，射流器開始抽排氣；當負壓達到設定值後，閥門關閉，射流器停止工作，從而使系統壓力保持在穩定的負壓範圍內。

液抽氣射流器優勢：

液抽氣射流器通常可以直接利用現場已有的水源、壓縮空氣或其他動力流體，不需要額外配置大型排氣設備。該方案結構緊湊、佔地小、投資省、運行維護簡單，並可降低電耗，適合水處理、化工、環保、泵站、真空輔助和危險區域排氣等應用。

氣體射流器

氣體射流器可利用壓縮空氣、氮氣或其他有壓氣源作爲動力介質，在不適合使用機械泵的場合，實現液體抽吸、取樣和固體物料輸送。

應用領域：

氣力抽提

在有壓力空氣或其他氣源可利用，或使用機械泵很困難或不適用的條件下，可用有壓氣源完成液體抽吸任務。動力氣體通過射流器噴嘴產生負壓，可以對管道、容器中的液體進行連續或間斷取樣，以供分析。

典型應用之一是液體無稀釋取樣。氣力抽提射流器無需額外加入液體介質，能夠減少樣品被稀釋的風險，適用於化工、水處理、環保監測、過程控制和實驗分析等場景。

氣力輸送

必須在乾燥條件下輸送固體時，可以用壓力空氣或氮氣輸送固體。顆粒狀物料在動力氣體的噴射吸入效應下進入吸入腔，並與氣體一起流動；氣固混合體在混合後經過擴散段升壓，輸送到接受點時完成氣固分離。

氣力輸送射流器適用於粉體、顆粒物、乾燥固體物料輸送等工況，具有結構簡單、密閉輸送、無機械運動部件、維護方便等特點。

氣固射流器

氣固射流就是以壓縮空氣、氮氣等氣體作爲動力介質，通過高速噴射產生吸力，把粉末、顆粒等固體物料吸入，並與氣體混合後輸送出去的射流形式。
