污水文丘里射流曝氣設計指南

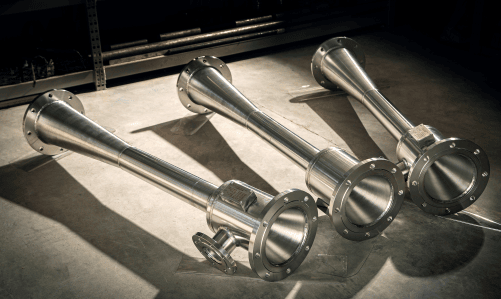

文丘里射流器適合需要高效氣液混合、臭氧投加、純氧曝氣、尾氣回用或污水池改造的項目。它適用於多種水深，安裝施工方便，可用於不停水改造，並能根據項目需要使用空氣、風機加壓空氣或純氧等不同氣源，以適應處理負荷波動。

它與鼓風曝氣的核心差異在於：文丘里射流器依靠帶壓工作流體形成高速射流和負壓吸入，再通過擴散段、管道和二次噴嘴完成氣液混合。相比傳統鼓風或機械曝氣，它的特點是氧轉移效率高、供氣量需求少、能耗低、安裝簡單、佔地小、維護少。

工作原理

文丘里射流器的工作過程可以概括為：加壓進水、高速射流、負壓吸氣、混合擴壓。

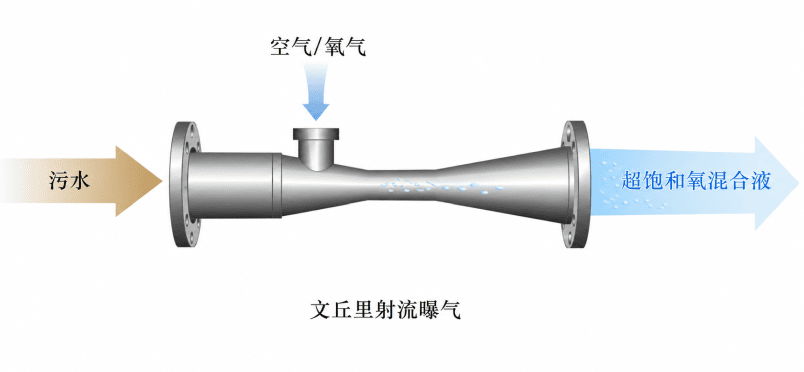

帶壓工作流體從射流器入口進入噴射腔，形成高速噴射流體。高速流體產生壓降後，將空氣、純氧、臭氧或液體藥劑從吸入口吸入，並帶入工作流體中混合。混合液經過擴散段到達出口時，流速降低、壓力回升，但出口壓力仍低於進口壓力。

在污水曝氣應用中，氣液混合從文丘里射流器內部開始。氣體被吸入後與水迅速混合，進入擴壓段後壓力恢復，水氣混合液繼續在輸送管道中傳質，為後續二次射流和池內混合創造條件。

高效傳質原因

曝氣效率不只取決於供氣量，還取決於氣泡大小、氣液接觸時間和混合攪拌強度。氣泡越小，氣液接觸比表面積越大；接觸時間越長，氧氣越容易轉移到水中；混合越強、紊動越劇烈，氣體傳遞速率越高。

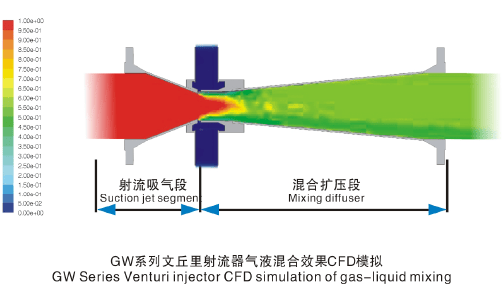

文丘里射流曝氣通過兩次射流把空氣切割成微氣泡，並讓氣液混合經歷吸氣混合、擴壓混合、管道內均衡混合和池內二次射流混合等階段。這個過程延長了氣液接觸時間，也提高了混合強度，因此可提升氧利用率和傳質效率。

二次混合噴嘴還能將從射流器出口來的混合液射入池體、容器或管道中，吸引周圍數倍流量參與混合，使超飽和氧溶液與池水進一步充分混合，同時增強池內攪拌效果。

核心指標

SOTR 是標準條件下的充氧量，通常用於評價曝氣設備在標準水溫、大氣壓和脫氧清水條件下的供氧能力。AOTR 則是實際運行條件下的充氧量，更接近項目現場真實表現。

OTE 是氧轉移效率，反映進入曝氣系統的氧有多少真正轉移到水中。SAE 或動力效率則用於衡量單位能耗能夠提供多少氧量。對污水處理項目來說，不能只看設備功率，也不能只看供氣量，而要綜合比較實際充氧量、氧利用率和單位供氧能耗。

文丘里射流曝氣的傳質效率和動力消耗與多個參數相關，包括水深、氣水比、水力停留時間、進口工作壓力、出口工作壓力、水溫、鹽度和水質。設計目標應是在滿足需氧量的前提下，同時保證較高氧轉移效率和較低動力消耗。

選型參數

文丘里射流器選型不能只問「選哪一款」，而應先明確項目運行條件。通常需要提供：

1. 實際需氧量或臭氧投加量
2. 池體尺寸和有效水深
3. 水溫、鹽度、水質和 MLSS
4. 目標 DO 或工藝控制 DO
5. 氣源類型：空氣、風機加壓空氣、純氧或臭氧
6. 氣水比或計劃供氣量
7. 循環水量
8. 進口工作壓力和出口背壓
9. 水力停留時間
10. 是否為新建項目或不停水改造項目

當項目條件接近標準選型表給定條件時，可以根據實際需氧量和曝氣池水深直接查選型表。如果現場溫度、鹽度、溶解氧控制值或其他修正係數發生變化，就需要先把實際需氧量修正到對應條件，再進行型號選擇。

型號與壓力

文丘里射流器型號與水深、需氧量、循環水量和供氣方式密切相關。自吸方式通常不需要風機，系統更簡單；鼓風加壓方式需要同時匹配風機風量和風壓，適合更高供氣量或更強控制需求的工況。

例如，在 4m 水深、實際需氧量約 32kg(O₂)/h 的條件下，可選擇滿足充氧量要求的自吸型或鼓風加壓型射流器機組。自吸方案設備簡單，鼓風加壓方案則需要進一步進行風機選型。

對於臭氧投加項目，選型還要同時考慮臭氧投加量、氣液比、動力水量、射流器數量和水泵揚程。例如，在 8.5m 水深、40% 氣液比、單套動力水量 500m³/h 條件下，可選用 GW3600，並配套約 12m 揚程水泵。

壓力設計要特別注意：射流器本身並不單獨產生壓差，而是依靠動力源、射流器和管道壓損形成工作壓差。若壓差不足，吸氣量會下降，甚至無法正常工作。因此系統設計中應核算進口壓力、出口背壓和管道損失，並建議在進出口設置壓力表。

性能表

性能表通常會給出不同型號在不同水深下的充氧量、水功率、風量或風壓等參數。閱讀性能表時，首先要確認表格對應的測試條件，例如水溫、溶解氧、鹽度和修正係數。只有項目條件與表格條件一致或經過修正後，表格數據才適合直接用於選型。

自吸系列重點看型號、水深、充氧量和水功率。鼓風加壓系列除充氧量和水功率外，還要關注對應水深下的風量和風壓。水深增加時，風壓要求通常也會增加，風機和管路都要同步校核。

性能表不是單純用來選擇「大一號」設備，而是用來在滿足需氧量的同時，比較不同型號的能耗、數量、佈置和維護便利性。

曝氣對比

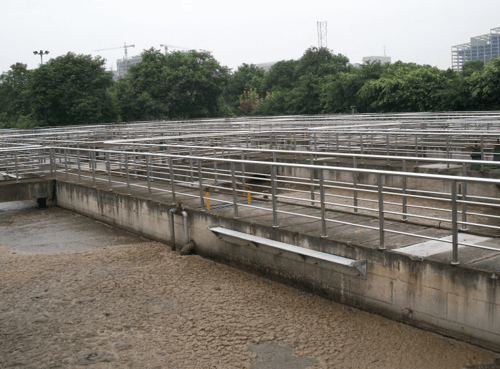

鼓風微孔曝氣的優勢是技術成熟、應用廣泛、初始效率較高，但在高鹽、高硬度、高 MLSS、易結垢或含油含表面活性劑廢水中，微孔曝氣頭可能面臨堵塞、老化和維護成本上升的問題。

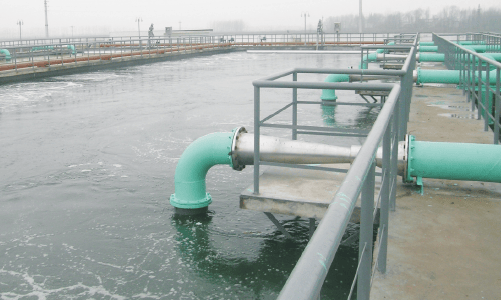

文丘里射流曝氣的特點是噴射混合強、氣液接觸時間長、不易堵塞、維護量低，並且可以根據工況選擇自吸空氣、鼓風加壓空氣、純氧或臭氧。對於改造項目，尤其是不能停水、不能大規模更換池底曝氣系統的場景，文丘里射流器更容易形成工程實施優勢。

但文丘里射流曝氣也不是所有項目的默認答案。如果項目已有穩定運行的鼓風微孔系統，水質溫和、池體條件良好、維護方便，且能耗表現已經較優，就需要通過實際需氧量、運行電耗和全生命週期成本進行比較後再決定。

高濃度廢水

高濃度廢水會改變氧傳遞條件。MLSS、鹽度、溫度、表面活性劑、消泡劑和水質組成都會影響氧轉移效率。設計時不能直接套用清水數據，應把標準條件下的充氧能力換算成實際運行條件下的充氧能力。

鹽度和腐蝕性介質還會影響材質選擇。普通工況可根據使用場合選擇黃銅、不鏽鋼或優質碳素鋼等材質；臭氧或高腐蝕環境下，低濃度臭氧可考慮 304 不鏽鋼，高濃度臭氧可考慮 316L 不鏽鋼；高濃度氯離子腐蝕場景則需要更高級材料，如哈氏合金、鈦合金等。

對於臭氧、高鹽或高氯離子廢水，選型時應同時評估傳質效率、耐腐蝕能力和長期運行穩定性。

故障維護

文丘里射流器常見問題包括 DO 下降、吸氣量下降、壓差不足、管道堵塞、吸氣管堵塞、噴嘴磨損或內部污垢積累。

排查時應先看動力水量和壓力是否滿足射流器工作範圍，再檢查進出口壓力、管道阻力和吸氣管狀態。如果進口壓力低或壓差不夠，應提高水泵揚程或增設加壓泵；如果進出連接管太小，應改用與射流器進出口一致的管道；如果連接管道或吸氣管道有堵塞，應清除堵塞物並吹掃乾淨。

長期運行後，如果內部污垢導致尺寸變化，可使用 30% 鹽酸浸泡約 30 分鐘清洗，再用清水沖洗。涉及氧氣系統時，相關設備和管道還應按氧氣性質進行清洗脫脂處理，並符合氧氣管道安裝規範。

案例一：臭氧投加

某市政污水處理廠處理規模為 60 萬噸/天，因排水色度偏高採用臭氧投加脫色。項目臭氧投加池尺寸為 45m×40m×9.5m，有效水深 8.5m；臭氧投加前色度為 60，要求投加後降到 15 以下；臭氧投加量為 30mg/L，採用純氧製臭氧，投加總氣量為 4800Nm³/h。

該項目設計氣液比為 40%，設計動力水量為 12000m³/h，射流器型號為 GW3600，數量 24 個，單套射流器動力水量為 500m³/h，水泵揚程為 12m。項目運行後，射流器工作正常，達到設計投加效果。

案例二：尾氣回用

某化工園區污水處理項目使用臭氧高級氧化工藝，每天消耗純氧 6000kg。臭氧反應後，尾氣中仍含有約 90% 純氧，如果直接排放，會造成較大浪費。因此項目將臭氧尾氣回用於好氧生化池，作為曝氣充氧氣源，以降低好氧生化池能耗。

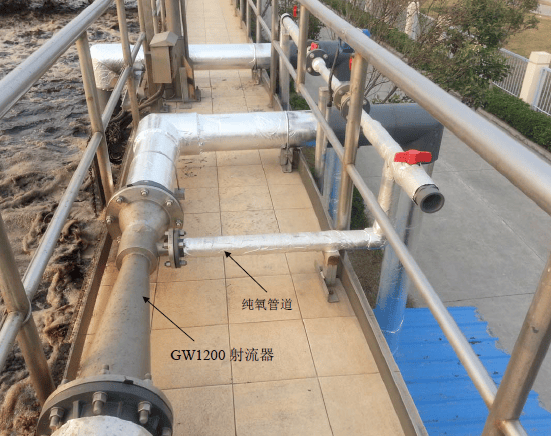

該項目使用 GW1200 射流器 6 根，並配套二次射流增效裝置 12 組。系統通過射流器形成的負壓，將 5400kg/d 的純氧從距離好氧池 380m 的臭氧池抽吸回前端好氧池。項目氧氣利用率達到 90%，可向好氧池供氧 4860kg/d；運行後減少原有表曝機運行時間，使現階段處理負荷下使用功率降低 25%，並通過驗收、達到設計要求。

設計結論

污水文丘里射流曝氣設計的關鍵，不是單獨選擇一個射流器型號，而是把需氧量、水深、氣水比、循環流量、進出口壓力、溫度、鹽度、水質和安裝方式作為一個整體來匹配。

它的工程價值在於：利用高速射流形成負壓吸入空氣、純氧、臭氧或液體藥劑，並通過射流器、擴散段、管道和二次噴嘴完成連續混合。對於市政污水、工業廢水、臭氧投加、純氧曝氣、尾氣回用和不停水改造項目，文丘里射流器尤其適合用於需要兼顧傳質效率、運行能耗、維護量和改造便利性的場景。
