噴射泵是什麼？噴射泵如何工作？

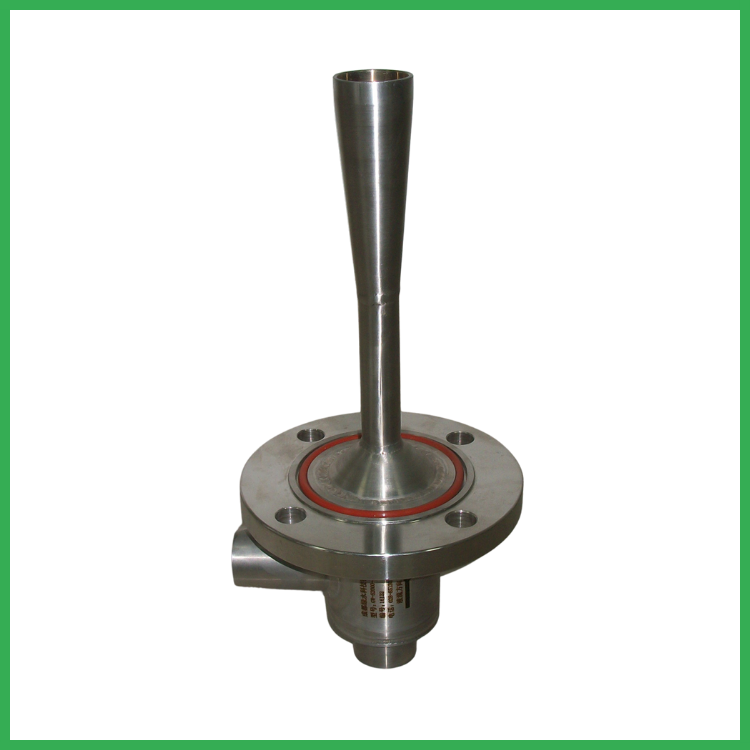

噴射泵（Jet Pump），也稱射流泵、射流器、引射器或 Eductor/Ejector，是利用一股具有壓力的動力流體捲吸並輸送另一股低壓被吸流體的設備。動力流體通過噴嘴加速後，靜壓降低，在吸入室形成低壓區；被吸流體因此進入設備，並在喉管內與動力流體交換動量、充分混合；混合流最後進入擴散段，速度降低，部分動能轉化為壓力能後排出。

工業噴射泵本體通常沒有葉輪、電機或其他運動部件。它需要由外部水泵、壓縮機或高壓製程流體提供動力，因此尤其適合氣液混合、液液混合、曝氣、加藥、抽真空和難維護工況。

一、什麼是噴射泵（What Is a Jet Pump）？

噴射泵是一種依靠流體射流的動量傳遞實現抽吸、混合、增壓或輸送的流體設備。與離心泵通過旋轉葉輪持續向液體做功不同，噴射泵把動力流體已有的壓力能轉化為高速射流，再用這股射流帶動第二股流體。

"Jet Pump"在不同領域中可能指兩類相關但不完全相同的設備：

1. 工業噴射泵/引射器：由噴嘴、吸入室、喉管和擴散段組成，本體無運動部件，可用於氣液或液液引射。這是本文及本站 GW 系列產品所採用的含義。

2. 家用淺井或深井噴射泵：通常將離心泵、噴嘴和文丘里組件組合成一套供水裝置。電機和葉輪先建立循環動力水，再由噴射組件產生抽吸。

兩者都利用高速射流和低壓捲吸，但設備邊界不同。選擇產品前，應先確認需要的是工業引射與混合設備，還是完整的井水供水機組。

二、噴射泵由哪些部件組成？

部件	主要作用
動力流體入口	接收具有足夠流量與壓力的水、液體、蒸汽或氣體
噴嘴	縮小流通面積，把壓力能轉化為高速射流的動能
吸入口與吸入室	連接低壓介質，並為其進入主射流提供通道
喉管/混合管	讓動力流體與被吸流體交換動量並形成較均勻的混合流
擴散段	逐漸擴大的流道、降低混合流速度並恢復部分靜壓
殼體與接口	承壓、固定內部結構並連接上下游管路

噴嘴出口面積、喉管面積以及兩者的面積比會直接影響吸入能力、允許背壓、效率和抗汽蝕性能。工業選型不能只看接口口徑。

三、噴射泵如何工作（How Does a Jet Pump Work）？

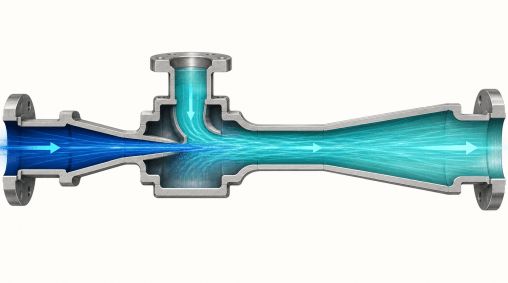

圖2：動力流體由左側進入噴嘴，被吸流體由上方進入吸入室，兩股流體在喉管內混合並經右側擴散段排出。

噴射泵的完整工作過程可以分為五步：

1. 動力流體進入

外部水泵或製程系統把具有一定壓力和流量的動力流體送入噴射泵。此時流體通常處於相對高靜壓、較低流速狀態。

2. 噴嘴加速並產生低壓區

動力流體通過收縮噴嘴時，流通面積減小，流速顯著升高，靜壓隨之下降。高速射流進入吸入室後，在噴嘴出口附近形成低壓區。

常被概括為"文丘里效應"的現象只是此過程的一部分；噴射泵真正實現輸送，還依賴射流捲吸、湍流混合和動量傳遞。

3. 捲吸第二股流體

當吸入室壓力低於被吸流體所在容器或管路的壓力時，壓差推擠氣體或液體經吸入口進入。被吸流體可以是空氣、氧氣、臭氧、製程氣體、水或藥液。

4. 在喉管內混合和傳遞動量

高速動力射流把部分動量傳遞給被吸流體。兩股流體在吸入室和喉管內剪切、破碎與混合，逐漸趨向共同速度。氣液工況中，合理結構有助於把氣體分散為細小氣泡；液液工況中，則可加強稀釋與混合。

5. 擴壓並排出

混合流進入逐漸擴大的擴散段後減速，部分動能恢復為靜壓。恢復後的出口壓力需要克服安裝水深、下游管路、閥門和設備造成的背壓，才能保持穩定運行。

可以用一條能量路徑概括：

動力流體壓力能 → 噴嘴內的高速動能 → 捲吸與混合 → 擴散段中的部分壓力恢復

噴射泵不會憑空產生能量。提高吸入量或出口背壓，通常需要更多動力流量、更高進口壓力或更合適的噴嘴—喉管組合。

四、噴射泵有哪些類型？

1. 液—氣噴射泵

以加壓液體作為動力流體，吸入空氣、氧氣、臭氧或其他氣體，適合污水曝氣、氧化、臭氧投加和氣液傳質。本站 GW 系列在水處理領域的典型應用屬於這一類。

2. 液—液噴射泵

以一種液體捲吸另一種液體，可用於藥劑投加、稀釋、混合、循環和排水。選型時應特別提供被吸液體的密度、黏度、溫度和腐蝕性。

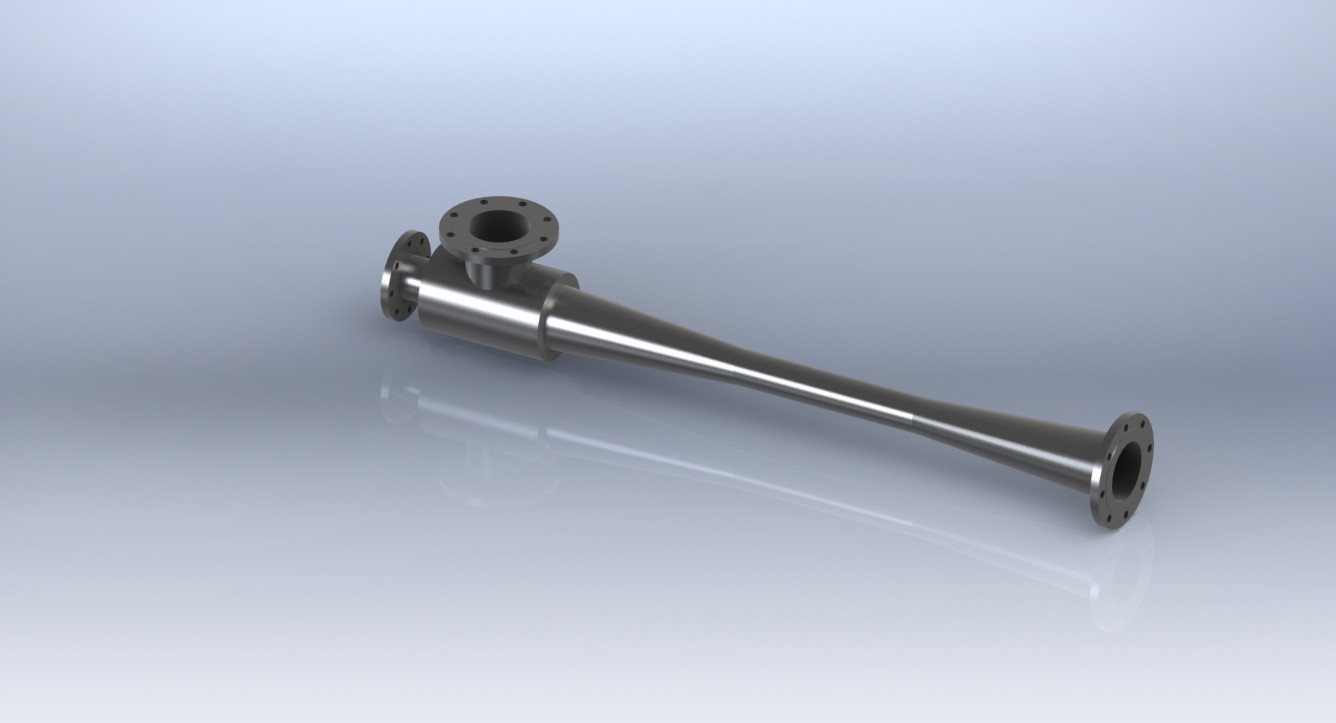

3. 氣—氣或蒸汽噴射器

利用壓縮氣體或蒸汽捲吸低壓氣體，常用於抽真空、尾氣抽吸和製程氣體輸送。其可壓縮流動、臨界壓力和噪聲計算與液體動力噴射泵不同，需要專門設計。

4. 井用噴射泵系統

由離心泵提供循環動力水，噴嘴—文丘里組件提供抽吸，可分為淺井式和深井式。它與工業無運動部件引射器原理相關，但系統構成、性能指標和選型方法不同。

五、噴射泵有哪些應用？

• 污水處理中的空氣、純氧或臭氧引入；
• 射流曝氣與高效氣液混合；
• 藥液吸入、稀釋和在線混配；
• 槽罐循環、均質和防沉積攪拌；
• 腐蝕性、含固體或不便放置旋轉設備的流體輸送；
• 工業抽真空、排氣和尾氣回收；
• 石油生產中的井下射流舉升；
• 井水供應、灌溉和局部增壓系統。

用於曝氣時，噴射泵只是系統的一部分。循環泵、供氣方式、工作水深、末端噴嘴、池體流場和控制方式共同決定氧傳遞和能耗，不能用單一"最大吸氣量"代替系統設計。

六、噴射泵的優點與局限

主要優點

• 本體無運動部件：結構簡單，機械磨損少，適合連續運行和難維護位置；
• 能同時抽吸和混合：氣體或液體進入後即可與動力流體快速接觸；
• 介質適應性強：選用合適材質後，可處理腐蝕性或含懸浮物介質；
• 安裝方式靈活：可採用主管、旁路、池外或與曝氣系統組合安裝；
• 密封性好：結構可避免軸封帶來的洩漏點；
• 容易並聯與調節：可通過多台組合適應分區和變負荷工況。

主要局限

• 必須有穩定的動力流體，系統仍需要水泵、壓縮機或高壓製程源；
• 能量轉換存在損失，並非所有工況都比機械泵節能；
• 吸入量對進口壓力、動力流量、吸入口壓力和出口背壓非常敏感；
• 噴嘴或喉管堵塞、磨損會改變性能；
• 吸入壓力過低可能發生汽蝕，產生噪聲、振動和能力下降；
• 介質物性或工況變化較大時，需要重新校核性能曲線。

七、影響噴射泵性能的關鍵參數

1. 動力流量與進口壓力：決定可供轉換的能量；

2. 目標吸入量：應區分吸氣量和吸液量，不能互相套用；

3. 吸入口絕對壓力：包括自然吸氣、正壓供氣、吸入高度和管路壓損；

4. 出口背壓：由安裝水深、下游管路和設備阻力共同構成；

5. 噴嘴與喉管面積比：影響吸入比、壓升比、效率和汽蝕裕量；

6. 介質性質：密度、黏度、溫度、氣體狀態、固體含量與腐蝕性；

7. 海拔與環境條件：影響大氣壓、自然吸氣能力和氣體體積流量；

8. 吸入管路：過長、過細、彎頭過多、閥門開度不足或漏氣都會降低能力。

八、如何選擇合適的噴射泵？

建議按以下順序選型：

1. 明確動力流體和被吸流體分別是什麼；

2. 確定目標吸入量、混合目標或充氧目標；

3. 提供動力流量、進口壓力和溫度；

4. 計算吸入口絕對壓力、吸入高度及吸入管壓損；

5. 計算出口背壓，包括水深和所有下游阻力；

6. 根據性能曲線初選噴嘴、喉管和設備型號；

7. 校核汽蝕、材質、接口、安裝空間和維護條件；

8. 計算配套動力設備的流量、揚程、功率和調節範圍；

9. 調試時實測進口壓力、動力流量、吸入量和出口壓力。

GW 系列的型號範圍、吸氣/吸液參數、接口尺寸和選型數據表，可繼續參閱本站的《GW系列射流器選型指南》。

九、常見運行問題與檢查方法

現象	常見原因	建議檢查
不吸氣或不吸液	動力壓力不足、背壓過高、吸入管堵塞或漏氣	測量三個接口壓力，檢查閥位和氣密性
吸入量低	動力流量偏小、噴嘴磨損、吸入阻力大	核對工作點，檢查噴嘴與吸入管
噪聲或振動增大	汽蝕、兩相流不穩定、支架鬆動	核對絕對壓力與汽蝕裕量，檢查固定件
出口壓力不足	擴散段受損、工況偏離設計點、下游阻力變化	檢查內部結構並重新計算系統阻力
性能逐步下降	結垢、沉積、堵塞或腐蝕	制定沖洗和定期檢查計劃

十、常見問題（FAQ）

1. 噴射泵需要電機嗎？

工業噴射泵本體通常不需要電機，但必須由外部設備提供具有壓力的動力流體。若將循環泵計算在完整系統內，系統仍然需要能量輸入。

2. 噴射泵和文丘里管是一回事嗎？

不是完全相同。兩者都涉及流道收縮導致的加速和降壓，但完整噴射泵還包含獨立吸入口、吸入室、混合喉管和擴散段，並利用動量交換持續捲吸第二股流體。

3. 噴射泵能吸氣也能吸液嗎？

可以，但氣體和液體的密度、可壓縮性及流動特徵不同，必須使用對應的性能數據和結構，不能把吸空氣參數直接當作吸液參數。

4. 噴射泵是自吸泵嗎？

噴射泵可以利用射流產生吸入能力，但"自吸"是否成立取決於系統結構、初始充液、密封性和安裝條件。工業引射器與市場上帶儲壓罐的自吸井用泵不是同一類整機。

5. 噴射泵的效率高嗎？

它的優勢主要是可靠、無運動部件並能同時完成抽吸與混合，而不是在所有工況下都具有最高泵送效率。應比較整個系統的動力消耗、傳質效果、維護成本和運行可靠性。

6. 為什麼出口背壓如此重要？

噴射泵在擴散段只能恢復部分壓力。出口背壓過高會壓縮可用壓差，導致吸入量下降，嚴重時會停止引射。

十一、結論

噴射泵的核心不是旋轉機械，而是噴嘴加速、低壓捲吸、喉管混合和擴散增壓四個連續過程。動力流體把能量和動量傳遞給被吸流體，使設備在沒有內部運動部件的情況下完成抽吸、混合和輸送。

對於水處理和工業混合項目，可靠選型必須同時建立動力入口、吸入口和出口三個壓力邊界，並結合流量、介質、噴嘴—喉管結構、汽蝕和材質綜合判斷。只按管徑或"最大吸氣量"選擇噴射泵，往往無法得到穩定工作點。

---
