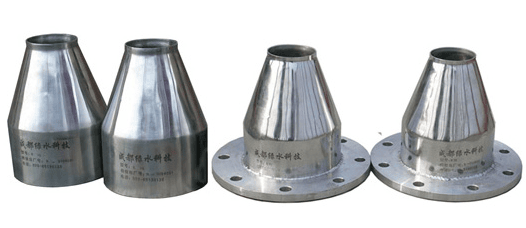

增效噴嘴

組成、運作原理、優點、型號與應用

增效噴嘴的組成部分

• 進口連接部分：通常採用法蘭連接，用於連接循環管道並接收帶壓液體。
• 收縮段：流通面積逐漸減少，使液體壓力轉化為速度。
• 噴射出口：形成高速射流，出口尺寸和方向會影響噴流距離及循環範圍。
• 噴嘴主體：保持內部流道形狀並承受管路壓力，可依介質選擇不鏽鋼或耐腐蝕材料。

工作原理

1. 循環水泵向噴嘴輸送帶壓液體。
2. 液體經過收縮流道後加速，形成高速噴射。
3. 高速射流卷吸噴嘴周圍的液體，使更多液體參與流動。
4. 射流與周圍液體進行動量交換，在池內形成大範圍循環並完成均勻混合。

運作說明：根據目前產品資料，高速噴射可以帶動約為噴射液體流量3～5倍的周圍液體共同流動。安裝在文丘里射流器之後時，還可加強氣液二次傳質。

主要優點

• 沒有機械運動部件：結構簡單，運作穩定。
• 維護量低：沒有複雜傳動機構，日常維護工作較少。
• 攪拌範圍大：高速噴射可帶動周圍液體形成較大循環區域。
• 佈置靈活：可依池型、液位和攪拌需求調整數量、位置及方向。
• 加強傳質：與文丘里射流器配合時，可改善空氣、氧氣或臭氧的分佈。
• 適應特殊工況：可用於腐蝕性介質、深水池及機械設備維護困難的環境。

型號參數

選用提示：實際選用也應考慮池體尺寸、液位、水泵壓力、管道損失、液體性質、噴嘴數量和安裝方向。

應用領域

• 污水處理：調節池、均化池、反應池和生化池的液體攪拌。
• 射流曝氣：配合文丘里射流器，在充氧的同時加強池內循環。
• 臭氧接觸：用於臭氧接觸池的水力攪拌和二次質傳。
• 化學生產：用於反應槽、儲槽以及液體或液固混合物的循環攪拌。
• 防止沉積：使懸浮固體保持運動，減少局部沉積。
• 系統改造：改善原有系統混合不均、循環不足或局部死區問題。

結論

增效噴嘴利用高速射流卷吸周圍液體，在沒有水下機械運動部件的情況下形成大範圍循環。其安裝靈活、維護量低，並可與文丘里射流器配合加強氣液傳質。
