射流器安裝指南

成都綠水科技有限公司

一、概述

文丘里射流器是一種高效能射流裝置。帶壓工作（動力）流體從噴射器入口進入噴射腔形成高速噴射流體，高速流體產生壓力降使待加入物質（液/氣）從吸入口吸入並進入工作流體，混合液經擴散段到達出口，流速減慢、壓力回升（但低於進口壓力）。進出口之間只要有很小的壓力差即可形成負壓吸入液體或氣體。

噴射曝氣系統架構包括噴射器、增效噴嘴（二次噴射器）、循環水泵等，具備適合各種水深、免維修、安裝施工方便、可不放水施工改造等特性。同一套設備可使用空氣、風扇加壓空氣或純氧等不同氣源，以滿足處理負荷波動。

二、安裝方式

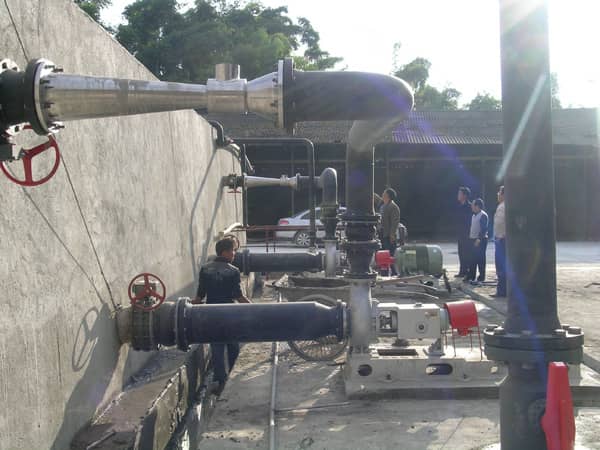

2.1 池外式安裝

池外式安裝依水泵主要分為管路幫浦、立式幫浦和自吸泵乾式安裝方式。適用於新建、改建的地上式曝氣池和地下式曝氣池結構，安裝十分快速方便，管道簡單。僅需對水泵進行維護，射流器和增效噴嘴長期運轉不需維修。

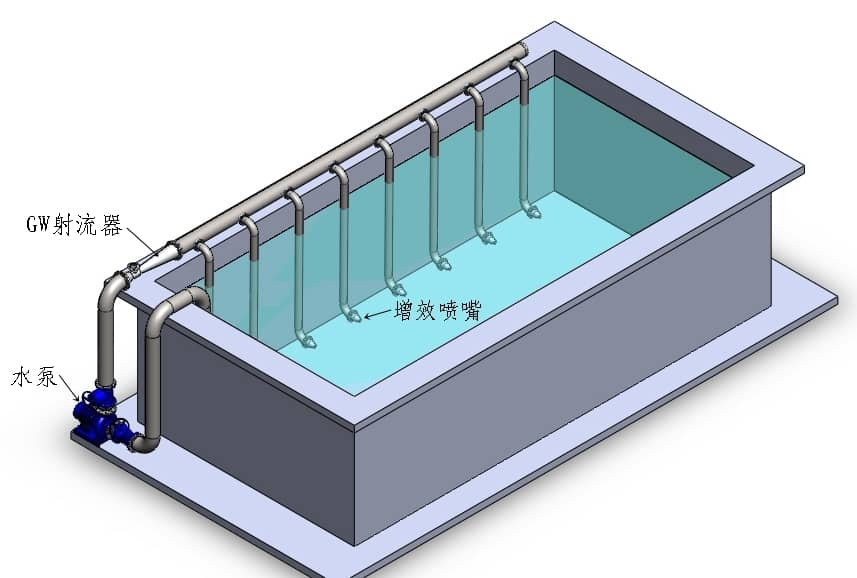

圖a：臥式幫浦乾式安裝

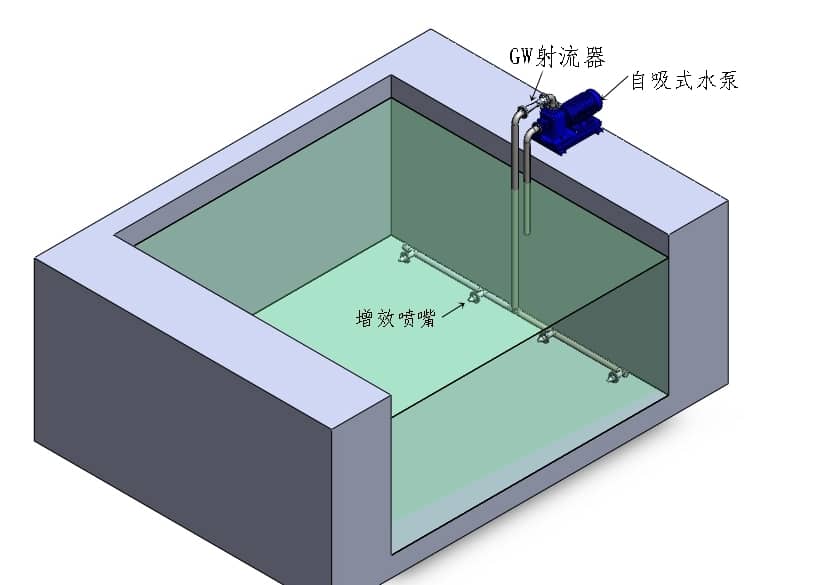

圖b：自吸幫浦乾式安裝

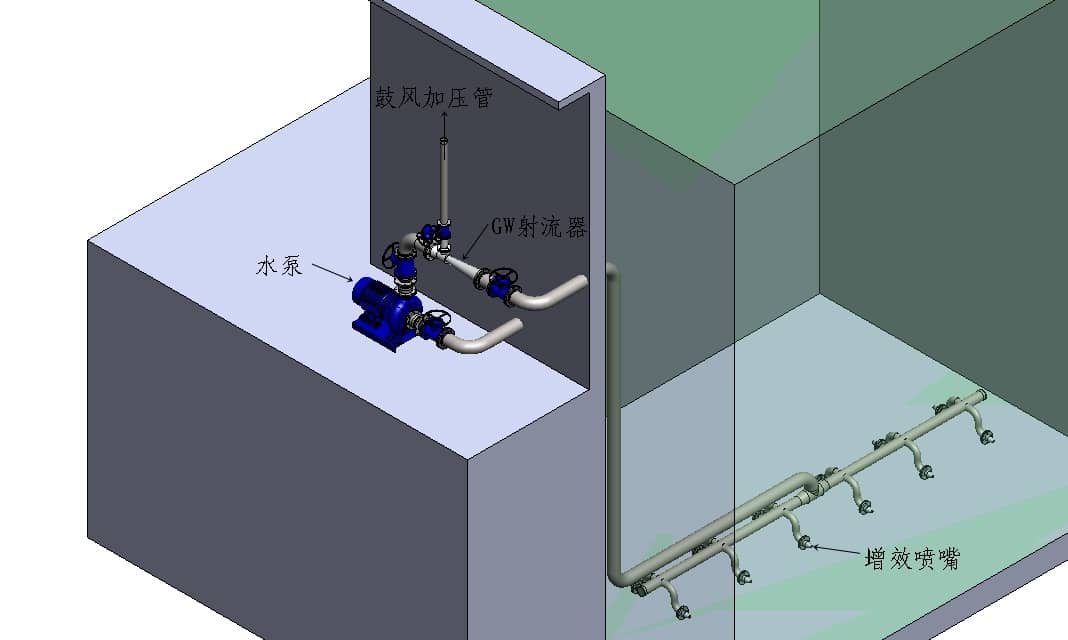

圖c：鼓風加壓式安裝

圖a　臥式幫浦乾式安裝示意

圖b　自吸幫浦乾式安裝示意

圖c　鼓風加壓式安裝示意

2.2 管道式安裝

若管道上的動力水量和壓力在所選射流器的工作範圍下，射流器可直接安裝在主管道上；在動力流量和壓力不變時，射流器吸入恆定量的氣體或液體。

若主管道上的動力流量大於所選射流器的工作流量時，則可將射流器安裝在旁通上，透過主管流量調節閥對經射流器的流量、壓力進行調節，從而對吸氣量或液量進行調節。

圖e　主管式安裝

圖f　旁路式安裝

2.3 GWQ/B射流曝氣器安裝形式

GWQ/B射流曝氣器主要由水泵、文丘里射流器、增效噴嘴及二次射流導流筒（備選）組成。系統簡單，無需鼓風機、複雜管道等設備；結構緊湊，安裝方便，維護時僅需維修水泵，維修一台設備不需要停止其他設備的運作。

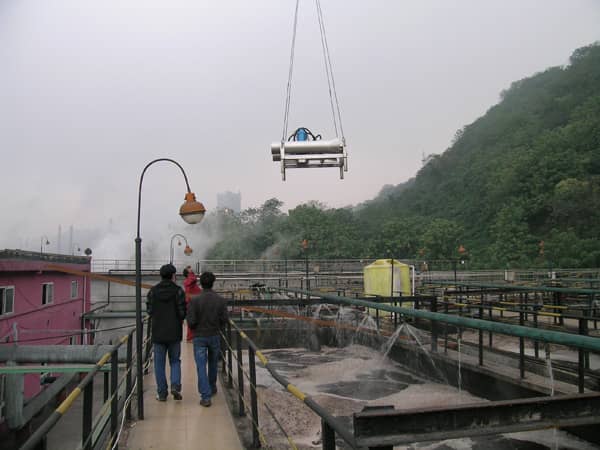

GWQ：潛水射流曝氣器，可採用吊裝方式入池；

GWB：噴射曝氣池外乾式安裝。

GWQ潛水噴射曝氣器吊裝

GWB噴射曝氣池外乾式安裝

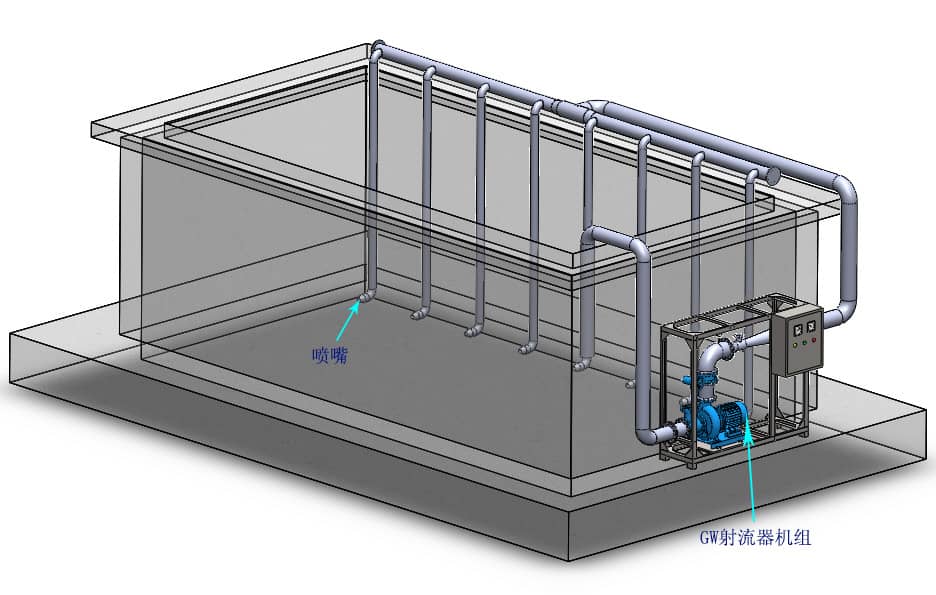

2.4 GW一體化射流曝氣機組

GW射流整合設備是用液體作工作介質，利用文丘里原理，在液體高速噴射時產生負壓，使水泵吸入的混合液（污水+污泥）在射流器內與空氣/氧氣進行射流混合形成超飽和氧混合液的集裝設備。體積小、結構緊湊可移動，適用於各種改造或新建曝氣充氧場合，也可用於不停水、不放水改造工程。

GW一體化噴流曝氣機組安裝示意

三、自吸高度與吸氣口佈置

自吸射流曝氣射流器安裝在池外時，射流器吸氣口高度應高於水面。

如果射流器安裝在池內，或安裝在池外但吸氣口高度低於水面，則需要將射流器吸氣口延長至水面以上。

四、增效噴嘴在曝氣池內的佈置

增效噴嘴噴射方向的服務距離一般為5 m～6 m。選型時先依機組配置表確定噴嘴規格與數量，再依池型佈置篩選。

4.1 池寬≤6 m

在池寬方向佈置一排增效噴嘴即可滿足噴射方向的服務距離；池長方向依各型號允許的噴嘴間距佈置（例如N70間距≤3.5 m，N70B/N70C/N60間距≤3 m，N40/N30間距≤2.5 m）。

4.2 池寬＞6 m

在池寬方向需佈置多排增效噴嘴，排數可依 N＝池寬/5 m（取整）估算；噴嘴數量依排數分配後，再校核池長方向間距是否符合要求。

五、安裝後的啟動與停機要點

正確安裝完成後，須依正確閥門狀態啟停，尤其鼓風加壓方式，防止水泵泵體進氣或風扇/風管進水。

5.1 自吸射流曝氣

啟動：按水泵說明書開啟水泵，確認正向運轉；潛水泵可測自吸氣口風速​​，池外泵可觀察電機轉向；吸氣口吸氣明顯則運轉正常。

停機：按水泵說明書關停水泵即可。

5.2 鼓風加壓噴射曝氣

設備安裝後初始狀態：水泵浦、風扇停機；鼓風進氣閥FI關閉；自吸旁通閥SI全開；鼓風機放空閥FV開啟。

1. 使用鼓風加壓模式逐台啟動水泵時，未啟動水泵所附噴射器的自吸旁通閥必須開啟。

2. 禁止不開啟噴射幫浦而單獨使用鼓風機透過噴射器曝氣。

3. 確認自吸工作正常後，再開啟鼓風進氣閥FI與鼓風機，關閉自吸旁通閥SI，逐步關閉放空閥FV。

4. 停機：系統停機時先開啟SI排氣，再停機並關閉FI，最後停水幫浦；不可在風機運轉且FI開啟時停水幫浦。

5. 鼓風機停機時，未停機/未啟動水泵對應噴射器均應關閉FI並開啟SI，防止虹吸使池水進入鼓風管。

閥門開閉參考表

FO鼓風機出口閥；FV放空閥；FI鼓風進氣閥；SI自吸旁通閥；PI/PO水泵進/出口閥。

5.3 射流加臭氧

設備安裝後，水泵停機，臭氧進氣閥關閉。啟動水泵並確認自吸正常後，關閉自吸空氣閥，再開啟臭氧進氣閥。停止時先關閉臭氧進氣閥，再依說明書關閉水泵和閥門。

6.純氧/潛水設備安裝現場注意

工程實務（焦化污水純氧曝氣試驗）顯示：

1. 供氧設備、匯流排及啟動櫃就位後鋪設供氧管道，擴散器用吊車吊入污水池；

2. 為防止壓壞原有空氣曝氣管，宜在水下設置支撐平台；

3. 安裝入水時建議短暫關閉鼓風，排除水氣流湍動影響，使設備正確到位；

4. 氧氣相關設備與管道須依氧氣性質清洗脫脂處理，並符合氧氣管道安裝規範。

7.基坑降水用射流幫浦安裝（相關應用）

7.1 輕型井點

射流泵浦及配套離心泵佈置於基坑地面之上：各井點管經總管接入射流泵吸入口，離心泵採用清潔水循環。射流泵浦極限抽吸深度約10 m，通常降水深度約8 m左右。

安裝調試流程：安裝好地面離心泵、射流泵、水箱及地面管道；確定井點佈置，鑽孔後沉沒井點管並灌填砂濾料；試驗確保井點管不漏氣漏水後投入使用。

7.2 噴射井點（射流深井泵浦）

將射流泵安置於噴射井管內（一體化射流深井泵），埋深依降水深度確定；抽吸深度通常可按低於射流泵4～6 m左右考慮，一般需配套高壓水泵。

安裝調試流程：安裝地面離心泵、水箱及地面管道；確定井點佈置，鑽孔後沉沒噴射井點管並灌填砂濾料；試驗確保無漏氣漏水後投入使用。

8.與安裝相關的故障排除

射流器本身不能產生壓力差，而是依靠動力源經射流器及管道的壓損形成壓力差工作。無法正常運作時，可適當改變安裝位置以滿足壓力差要求，並建議進出口裝壓力表。

1. 進口壓力低、壓差不夠：提高水泵揚程或加壓加壓泵；

2. 配套進出連接管太小：改用與射流器進出口一致的管路；

3. 連接管道有堵塞物：清除堵塞物；

4. 吸氣管路不淨或阻塞：吹掃乾淨，清除阻塞物；

5. 長期運轉內部污垢導致尺寸變化：通常可用30%鹽酸浸泡約30分鐘清洗，再用清水沖洗。
