噴射曝氣器在60萬噸/年PTA廢水處理工程的應用與效果分析

一. 工程概況

重慶市蓬威石化有限責任公司 PTA 專案生產裝置的廢水主要來自廢氣處理系統，主要來源包括：
1. 氧化廢氣溶劑脫水塔冷凝水；
2. RTO 氧化廢氣處理排水；
3.PTA 過濾系統洗滌塔排水；
4. 洗滌塔排水。
這些廢水中皆不含難生化的 TA，其主要污染物為醋酸、醋酸甲酯、甲醇等。此廢水特性如下：廢水量大、濃度高，水量及水質變化幅度大。

二．射流曝氣器設計選用參數

1. 設計平均處理水量：4800m3/d，尖峰處理水量 6000m3/d。

2. 設計水質及排放標準如表1。

表1: 設計進水水質與排放標準(mg/l)

姓名	CODcr	PH
進水水質	2500	2-13
排放標準	≤60	6-9

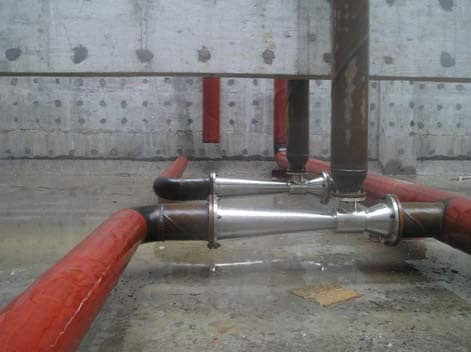

3. 處理流程：本工程有兩股不同性質的廢水，一股廢水經集水池，進入中和調節池，反應池，初沉池，隨後進入好氧池、沉澱池，最終排水；另一股廢水進V型過濾池，厭氧池、再進入與前股水共用的好氧池、一道沉澱池，最後一道排出。在好氧池鋪設噴射器進行曝氣。

4. 曝氣池池型及數量：池型為長×寬×高＝73×28×8m；共分兩組，每組分兩格。

5. 曝氣方式：鼓風加壓噴射曝氣方式(實際運轉中可依具體情況選用鼓風加壓方式或自吸方式)。

三. 噴射曝氣器選型

依設計選型參數計算，結合噴射器的性能參數，選用噴射曝氣器，具體參數如下：

1. 噴射器型號及數量：GW1200，48根
2. 增效噴嘴型號及數量：N70，192個

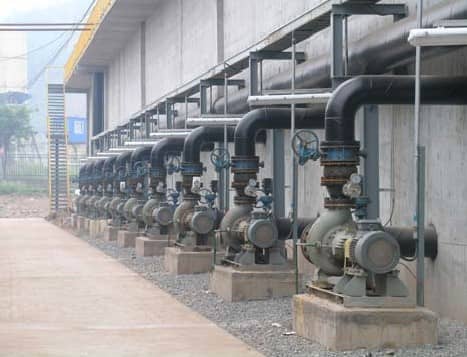

3. 配套水泵參數及數量：流量為600m3/h,揚程12m，裝置功率30kw，數量24台。
4. 風扇流量：240m3/min，風壓98kPa，裝置功率400kw，數量5台，2用3備。

四. 系統實際進出水水質

自採用鼓風加壓噴射曝氣方式運作以來，實際運轉中取得了良好的效果，實際處理水量5500m3/d,實際運轉進出水水質符合設計標準。見下表2：

表2：實際進出水水質及處理結果(mg/l)

姓名	CODcr	PH
進水水質	5000-6000	2-13
出水水質	≤60	6-9

五．射流曝氣器優點

透過設計水量水質與實際運轉處理結果比較：採用鼓風加壓噴射曝氣方式充氧，具有以下優點：

1、充氧能力好，出水水質穩定，能穩定達標排放；
2、安裝維修簡便，水泵安裝在池外，水泵的維護和維修方便；
3、GW射流曝氣噪音低，能耗遠低於設計能耗；
4、管道系統簡單，而且無堵塞現象，操作管理簡單；
5、噴射器及增效噴嘴長期運轉性能不變，免維修，大幅節省維修成本；
6、曝氣系統每降解1kgCOD為1.05kwh。

六、結尾總結

重慶蓬威石化PTA專案廢水俱有水量大、濃度高、水質波動大等特點，對曝氣系統的充氧能力、運作穩定性及維護便利性提出了較高要求。本計畫在好氧池採用鼓風加壓噴射曝氣方式，共配置GWB噴射曝氣器48套，搭配水泵及風機系統，實現了對醋酸、醋酸甲酯、甲醇等污染物的穩定降解。

實際運轉結果顯示：在進水CODcr達5000～6000mg/L、處理水量約5500m³/d 的工況下，出水CODcr穩定≤60mg/L，pH控制在6～9，全面滿足排放標準。系統充氧效果良好、出水水質穩定，且具備安裝維護簡單、噪音低、能耗低於設計值、管道不易堵塞、長期免維護等顯著優勢，曝氣系統每降解1kgCOD僅需1.05kWh，經濟性突出。

本工程充分驗證了射流曝氣技術在大型PTA化工廢水處理中的適用性與可靠性，為同類高濃度、大水量廢水項目的曝氣製程選型提供了可藉鑑的工程實務。
