射流曝氣器在臭氧尾氣回用-純氧曝氣中的運用

本純氧曝氣專案客戶為上海化學工業區中法水務發展有限公司。該公司是 2002 年由中法水務與上海化學工業園區發展有限公司、上海化學工業區投資實業有限公司共同組建的合資公司，其主要是為上海化學工業園區提供一體化的供水與污水處理服務。

上海化學工業區中法水務發展有限公司污水處理能力為 5 萬噸每天，COD 負荷為 30 噸每天。在其處理工藝中有臭氧高級氧化工藝，使用純氧製備臭氧，每天消耗純氧 6000kg。純氧轉換為臭氧轉化率為 10%左右。在其原工藝中臭氧反應後含有 90%左右純氧的尾氣被作為廢氣排放，這就造成了很大的浪費。

為了回用臭氧尾氣中的氧，上海化學工業區中法水務發展有限公司委託我公司設計了臭氧尾氣回用系統。該系統將臭氧尾氣回用於好氧生化池用作曝氣充氧，從而降低其好氧生化池使用能耗。

該廠臭氧高級氧化池每天用作製備臭氧的氧氣量為 6000kg，即 4200Nm³/d。經臭氧接觸池後的尾氣中含氧量為 5400kg/d。臭氧高級氧化池距好氧生化池最遠距離 380m。

改造前好氧池共有 75kw 表曝機 12 台，好氧池現階段處理負荷下需氧量為 8.6～9.2t/d。

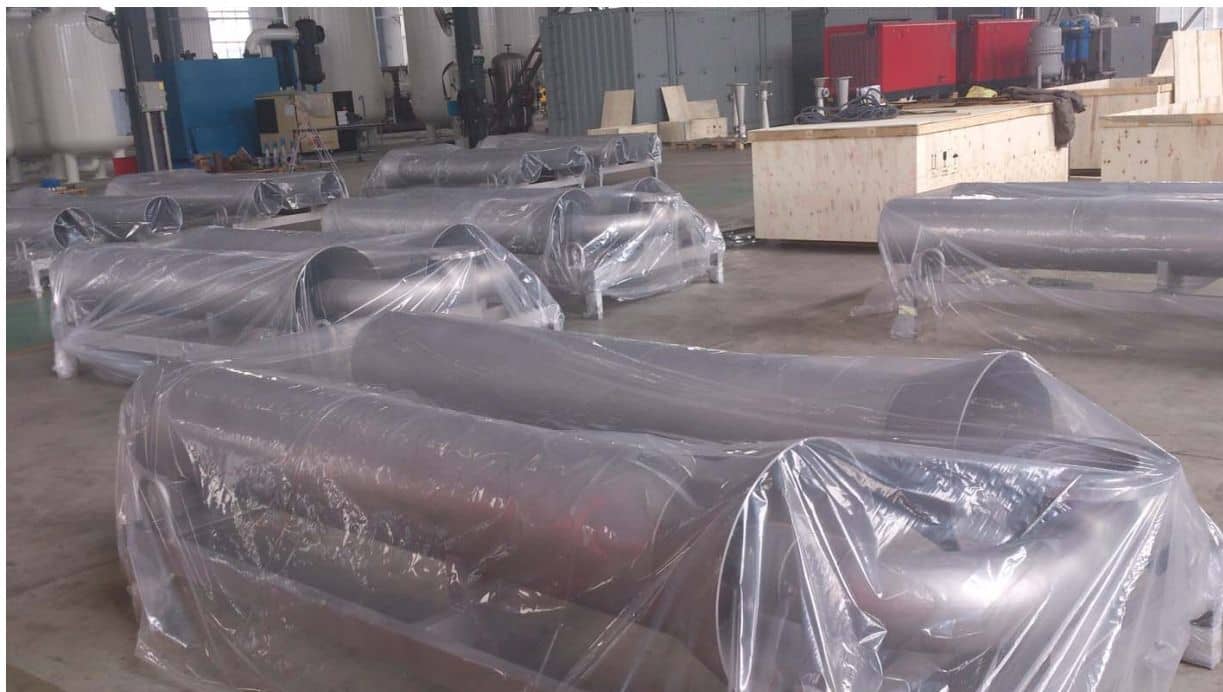

本專案純氧射流曝氣系統共使用 GW1200 射流器 6 根，GWB02-140-Air/O2 二次射流增效裝置 12 組。完全通過 GW1200 射流器形成的負壓將臭氧尾氣中 5400kg/d 的純氧從距離好氧池 380 米的臭氧池全部抽吸回前端好氧池。GW 純氧射流曝氣的氧氣利用率為 90%，則可向好氧池供氧 4860kg/d。

本系統運行後減少了原有表曝機的運行時間，使現階段處理負荷下使用功率降低 25%，目前該系統已經通過驗收，達到設計要求。

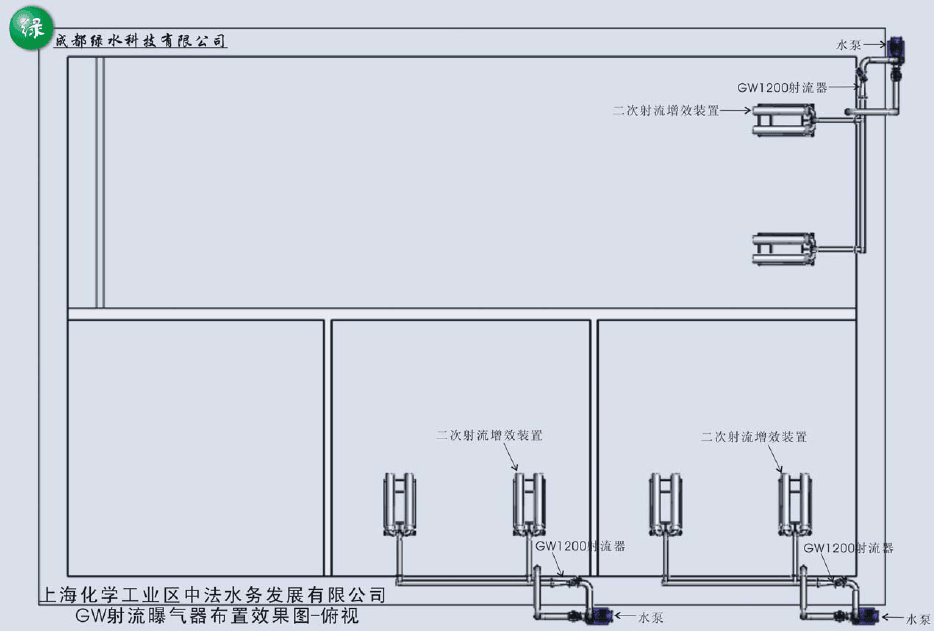

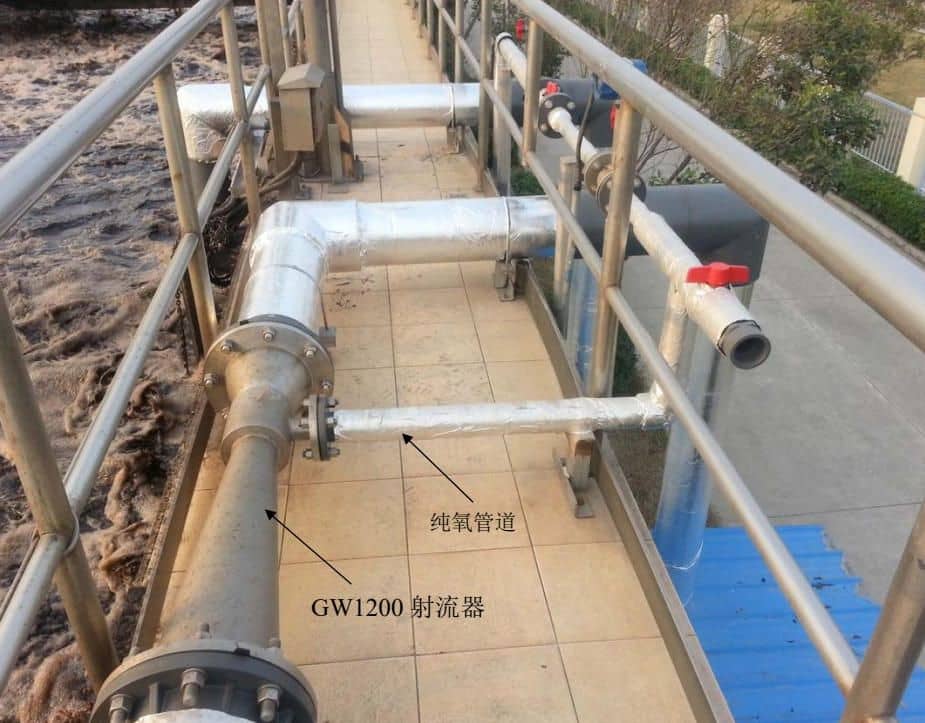

後附本專案純氧射流曝氣系統的 PID 流程圖、布置效果圖及現場照片。
