基坑降水用射流泵

地下工程中，常有需要人工降低地下水位。當採取大開挖的明溝排水不適合時，井點排水是個很好的選擇，包括適用於降深較淺的輕型井點和降深在10至20米以上的噴射井點。

一、輕型井點排水

輕型井點排水採用的是射流泵及配套離心泵在基坑地面之上的佈置方式（如圖1），各井點管通過總管接入射流泵的吸入口，離心泵採用清潔水循環。射流泵的極限抽吸深度為10米，通常可以達到降水深度約8米。

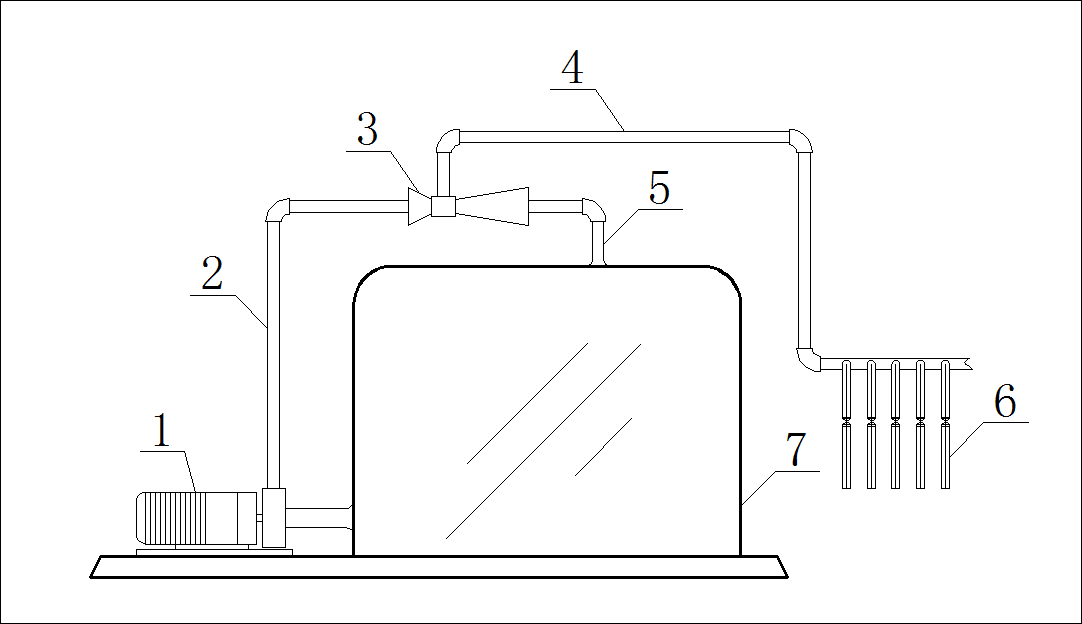

圖（1）輕型井點降水系統流程圖

1. 離心泵；2. 動力水管；3. 射流泵；4. 抽吸總管；5. 出水管；6. 井點管；7. 循環水箱

安裝好地面佈置的離心泵、射流泵、水箱以及地面管道；確定井點佈置，鑽孔後沉沒井點管並灌填砂濾料。試驗確保井點管不漏氣漏水，即可投入使用。

另一種是噴射井點排水，是將射流泵安置於噴射井管內（我公司已將其做成一體化的射流深井泵），每個射流深井泵埋深根據降水深度要求確定（見圖2）。通常抽吸深度（要求的降水深度）可以按照低於射流泵4至6米左右考慮。這種射流泵通常需要配套高壓水泵。

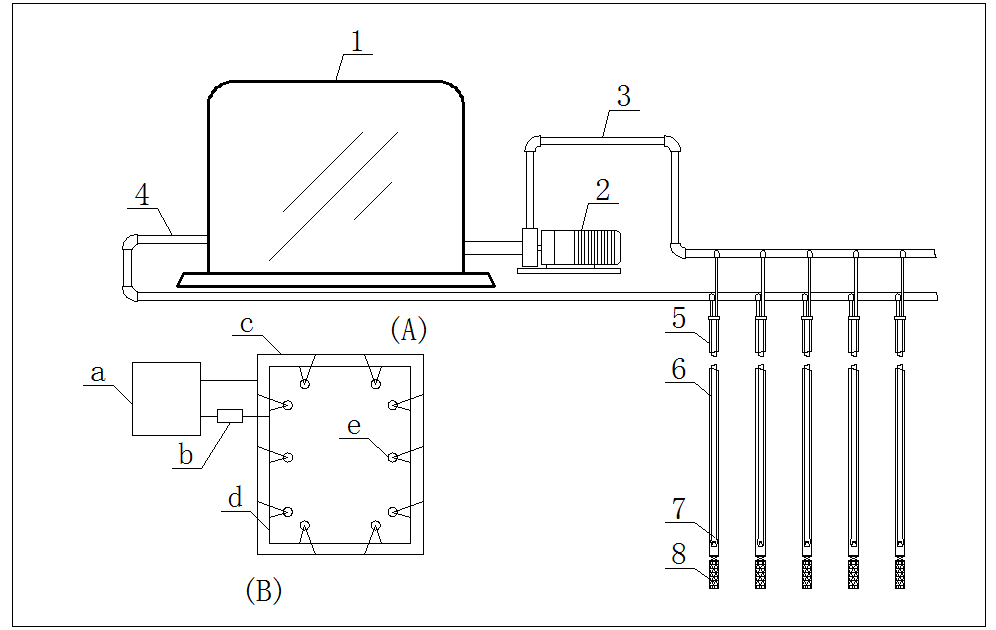

圖（2）噴射井點降水系統流程圖

（A）設備佈置簡圖；（B）平面佈置簡圖。

1. 循環水箱；2. 離心泵；3. 供水總管；4. 回水集水管；5. 外管；6. 內管；7. 射流泵；8. 濾管

a. 循環水箱；b. 離心泵；c. 回水集水管；d. 供水總管；e. 噴射井點

安裝好地面的離心泵、水箱以及地面管道；確定井點佈置，鑽孔後沉沒噴射井點管（射流深井泵）並灌填砂濾料。試驗確保井點管無漏氣漏水，即可投入使用。

無論是地面佈置的射流泵，還是射流深井泵，因射流泵中無任何運轉部件，適合於抽吸含泥沙雜質的水流，與機械抽吸泵相比，可靠性穩定性大大提高，連續運轉週期長。
