GW系列射流器规格技术参数：
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
表1 GW射流器吸空气性能技术参数
序号

规格型号
规格参数
动力流量(m3/h)
进口压力(kg/cm2)
装机功率(kw)
最大吸空气能力(m3/h)
制造材质
吸气口压力1atm下
吸气口压力1.6atm下
1
GW200
7.5～33
0.35～7.03
0.07～6.32
37
94
304/316/316L
2
GW300
17～74
0.35～7.03
0.16～14.74
56
142
304/316/316L
3
GW400
30～103
0.35～4.22
0.29～11.84
111
284
304/316/316L
4
GW600
56～192
0.35～4.22
0.53～22.07
229
586
304/316/316L
5
GW800
82～303
0.35～4.92
0.78～40.60
383
980
304/316/316L
6
GW1200
140～480
0.35～4.92
1.24～64.31
608
1556
304/316/316L
7
GW3600
274～1010
0.35～4.57
2.61～125.70
1277
3269
304/316/316L

                                                                                                                                                   点击查看 GW射流器选型

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
表2 GW射流器吸水性能技术参数
序号

规格型号
规格参数
动力流量(m3/h)
进口压力(kg/cm2)
装机功率(kw)
在1atm下， 最大吸水量(m3/h)（密度1kg/L)
制造材质
1
GW200
8～35
0.35～7.03
0.08～6.70
2.3
304/316/316L
2
GW300
17～77
0.35～7.03
0.16～14.74
4.6
304/316/316L
3
GW400
39～104
0.35～4.22
0.37～11.95
10.6
304/316/316L
4
GW600
67～206
0.35～4.22
0.64～23.67
10.6
304/316/316L
5
GW800
96～314
0.35～4.92
0.92～42.07
20
304/316/316L
6
GW1200
151～498
0.35～4.92
1.44～66.73
31.8
304/316/316L
7
GW3600
318～1045
0.35～4.57
3.03～130.06
66.7
304/316/316L
                                                                                                                                      点击查看 影响GW射流器性能的因素
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

GW系列射流器特点：

安装简便、布置灵活；

长期运行性能不变，免维修，工作可靠；

效率高、投资省、能耗低；

噪音低、无污染；

使用寿命长、管理维修方便；

只须配一定的工作水量和压力即可完成抽吸气体或液体。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ －－－－－－－－－－－－－
GW系列射流器制造材质：

   GW射流器由SUS304、SUS316或SUS316L不锈钢制造，更具有耐腐蚀、耐磨、耐温、抗压和抗氧化能力。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ －－－－－－－－－－－－－

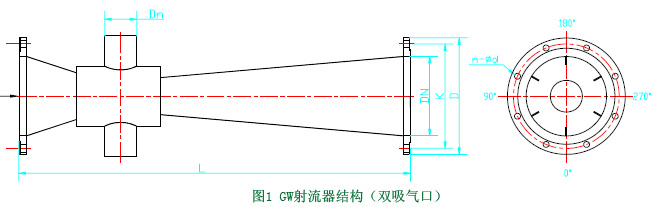

GW系列射流器结构及安装尺寸：


序号
型号
公称直径DN
安装连接尺寸
吸气口口径Dn
L
D
K
n-φd
双吸口

单吸口
1
GW200
50
267
140
110
4-φ14
25×2
G1.25"
2
GW300
80
396
190
150
4-φ18
40×2
G2"
3
GW400
100
551
210
170
4-φ18
50×2
50
4
GW600
125
665
240
200
8-φ18
50×2
50
5
GW800
150
766
265
225
8-φ18
50×2
65
6
GW1200
200
1075
320
280
8-φ18
50×2
100
7
GW3600
300
1576
440
395
12-φ22
80×2
150
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ －－－－－－－－－－－－－

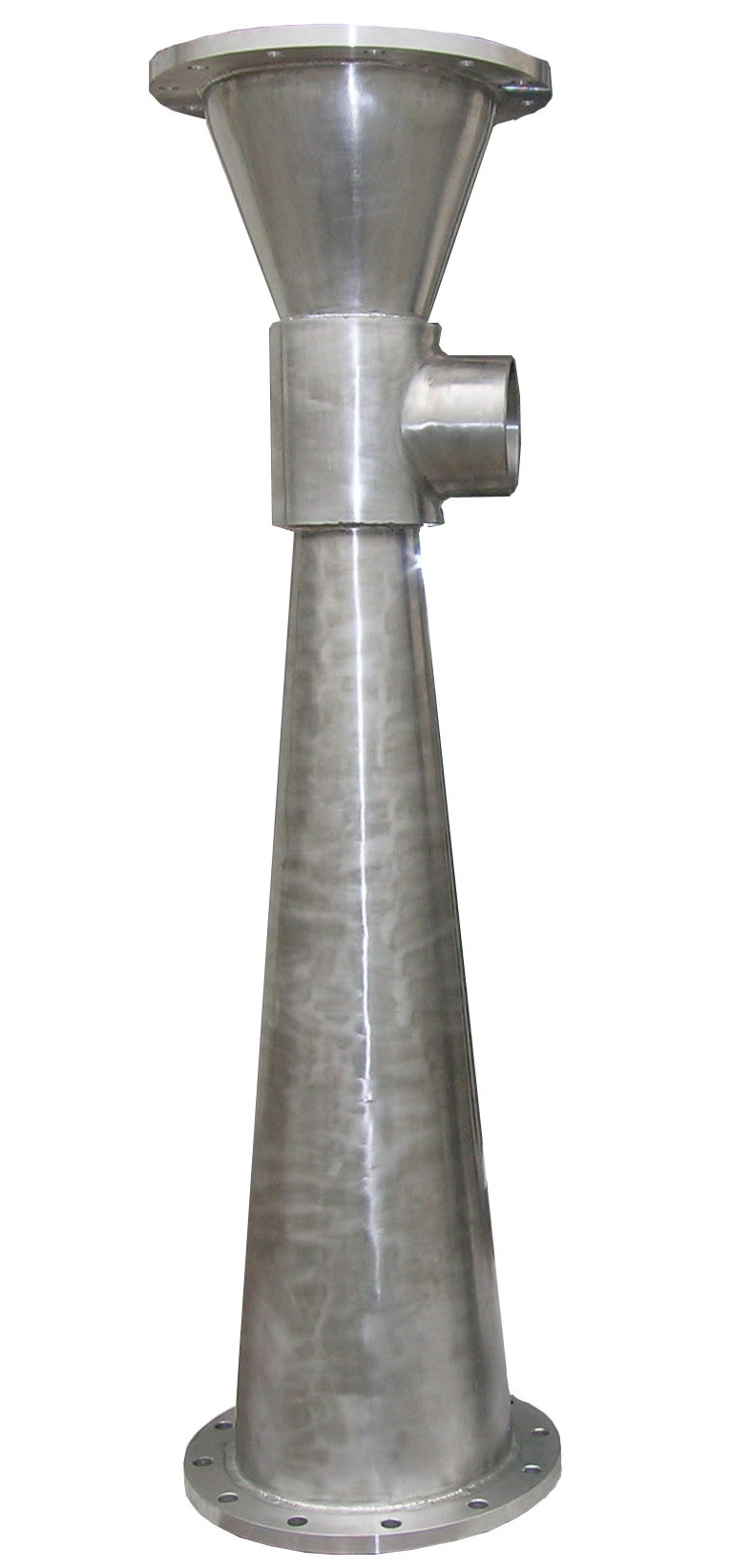

GW200射流器 GW300射流器 GW400射流器

GW800射流器 GW1200射流器 GW3600射流器
